Skjermede eller uskjermede keystone-jekker? Når skal man tenke på beskyttelse mot EMI?

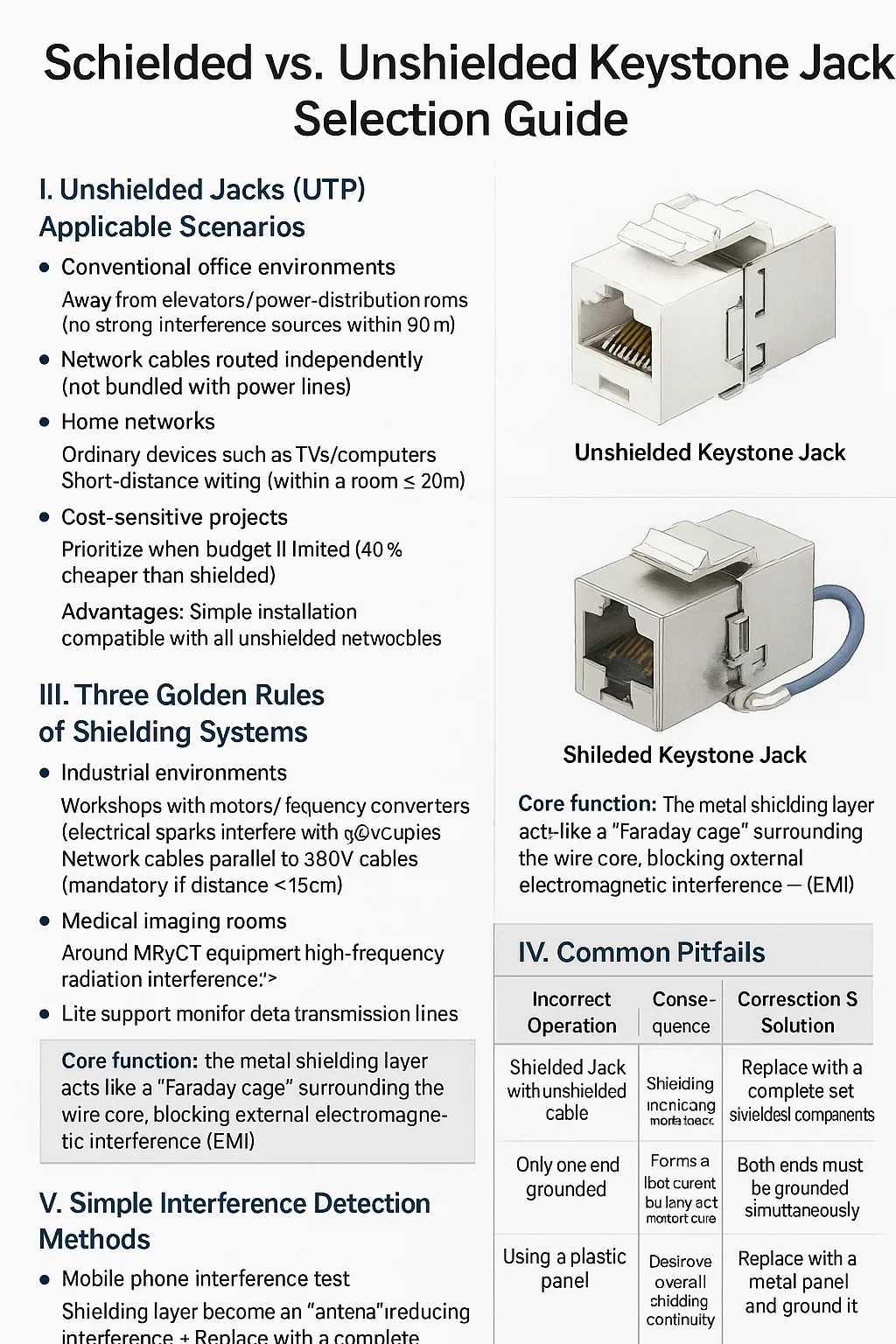

Skjermet vs. Uskjermet Keystone Jack Valgguide

I. Uskjermede jack (UTP) Gjeldende scenarier

● Konvensjonelle kontormiljøer

Bort fra heiser/strømfordelingsrom (ingen sterke interferenskilder innen 30 meter)
Nettverkskabler rutes uavhengig (ikke buntet med kraftledninger)

● Hjemmenettverk

Vanlige enheter som TV/datamaskiner
Kortdistanseledninger (innenfor et rom ≤ 20 meter)

● Kostnadssensitive prosjekter

Prioriter når budsjettet er begrenset (40 % billigere enn skjermet)
Fordeler: Enkel installasjon, kompatibel med alle uskjermede nettverkskabler

II. Scenarier hvor skjermede jack (STP/FTP) er påkrevd

● Industrielle miljøer

Verksteder med motorer/frekvensomformere (elektriske gnister forstyrrer nettverkssignaler)
Nettverkskabler parallelle med 380V-kabler (obligatorisk hvis avstand < 15 cm)

● Medisinske bilderom

Rundt MR/CT-utstyr (høyfrekvent strålingsinterferens)
Livsstøttemonitor dataoverføringslinjer

● Uteområder med høy risiko

Antenner nær basestasjon (elektromagnetisk interferens)
Områder utsatt for tordenvær (skjermingslag kan lede indusert lyn)
Kjernefunksjon:
Metallskjermingslaget fungerer som et "Faraday-bur" som omgir ledningskjernen, og blokkerer ekstern elektromagnetisk interferens (EMI)

III. Tre gylne regler for skjermingssystemer

● Full skjerming:

Nettverkskabel Keystone Jack RJ45-kontakt må alle være skjermet (feil på en komponent gjør systemet ineffektivt)

● To-ende jording:

Jording av patchpanelet ved skapenden
Jording av brytermetallhuset ved utstyrsenden

● Antioksidasjonsvedlikehold:

Jordingskontakter bør slipes hver sjette måned (for å forhindre at rust forårsaker jordingsfeil)

IV. Vanlige fallgruver

V. Enkle interferensdeteksjonsmetoder

● Mobiltelefoninterferenstest:

Hold telefonen nær nettverkskabelen under en samtale → Hvis du hører en "summende" lyd, er det forstyrrelser

● Multimeterdeteksjonsmetode:

Mål spenningen mellom nettverkskabelen og jordledningen > 1V → Jording må kontrolleres

● Praktisk stresstest:

Ping gatewayen mens kopimaskinen fungerer → Hvis pakketapsraten overstiger 5 %, må den blokkeres.
