Hva er et patchpanelnettverk? Jeg skal fortelle deg svaret.

Et nettverkspatchpanel er som det "sentrale kontrollpanelet" eller "koblingsboksen" til hele nettverkskabelsystemet.
Hvis du sammenligner nettverksportene på veggene i bedriften eller hjemmet ditt med stikkontakter, så er patchpanelet "strømskinnen" som sentralt styrer disse stikkontaktene.

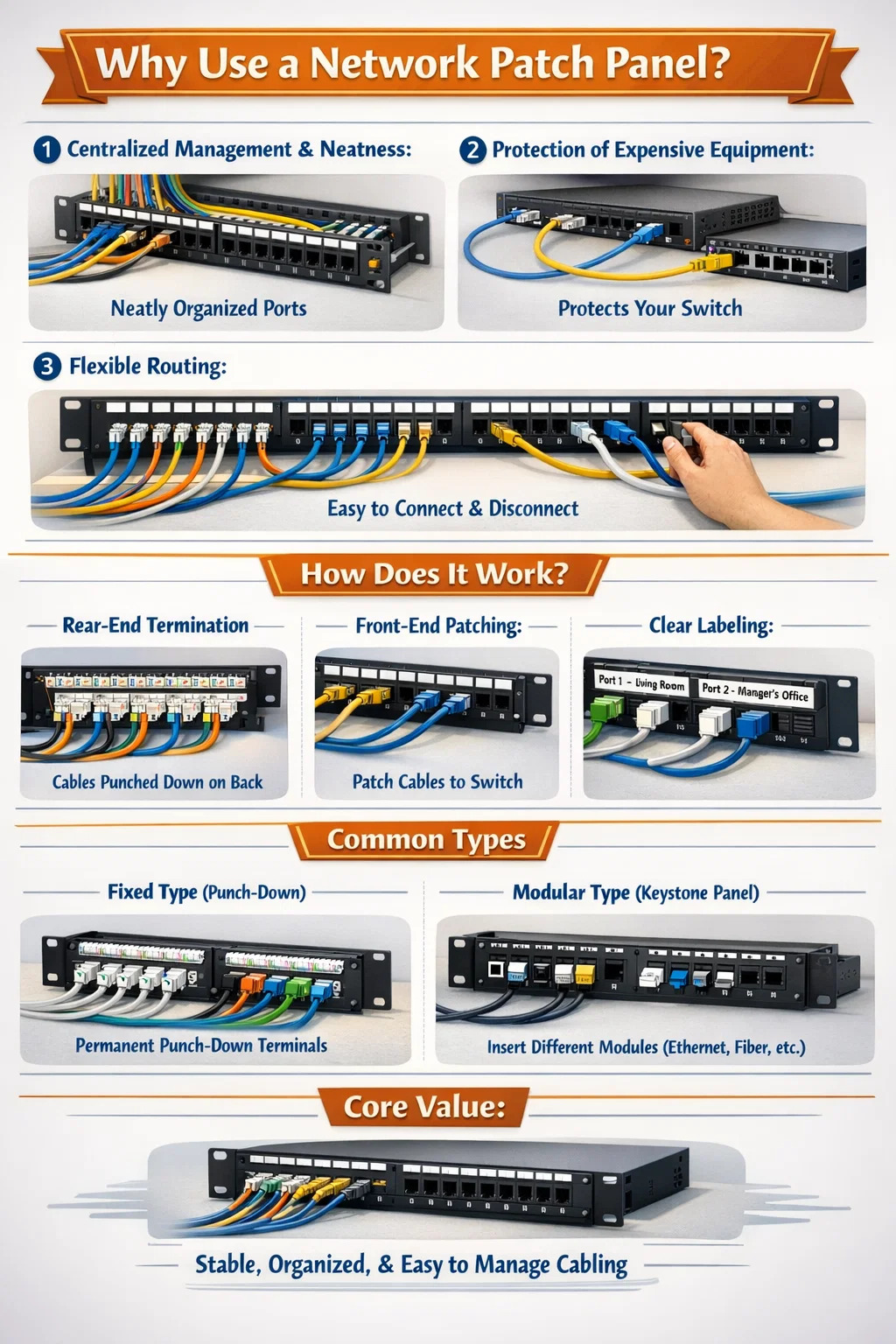

1️⃣ Hvorfor bruke en Network Patch Panel ?

Sentralisert ledelse og orden:

Tenk om du hadde nettverkskabler fra 20 rom direkte koblet til en switch; hvis kablene floker seg sammen, blir det rot. Med et nettverkspatchpanel er alle de lange kablene som kommer ut av veggene pent festet til baksiden av panelet, mens fronten har en rekke pent arrangerte porter.

Beskyttelse av dyrt utstyr:

Nettverkskablene i veggene er vanligvis ganske stive (enstrenget kobberkjerne), og hyppig plugging og frakobling kan lett bryte eller skade switchens porter. Ved hjelp av et patchpanel kan du koble sammen patchpanelet og bryteren med fleksible patchkabler. Selv om hyppige koblingsendringer er nødvendig, vil bare de rimelige patchkablene bli skadet, ikke hovedkablene i veggen.

Fleksibel ruting:

Hvis du ønsker å gi nettverkstilgang til rom 1, finner du bare den tilsvarende porten på nettverkspatchpanelet og kobler den til bryteren med en kort patchkabel. Vil du koble fra? Bare koble fra patchkabelen; det er ikke nødvendig å berøre kablene i veggen.

2️⃣ Hvordan fungerer det?

Termination på baksiden: Nettverkskablene (vanligvis Cat6 eller Cat6a) som trekkes fra forskjellige rom under oppussing, "termineres" på baksiden av patchpanelet. Denne prosessen kalles "nedstansing", og kabelendene er permanent festet der og beveger seg ikke.
Frontend-patching: Forsiden av patchpanelet har en rad med standard nettverkskabelgrensesnitt. Du bruker ganske enkelt korte nettverkskabler (patch-kabler) for å koble portene på patchpanelet til den tilstøtende nettverkssvitsjen, og nettverket kobles til.
Klar merking: Patch-paneler har vanligvis etikettspor. Du kan tydelig merke "Port 1 - Living Room", "Port 2 - Manager's Office", noe som gjør feilsøking av nettverksproblemer mye enklere.

3️⃣ Vanlige typer

Fast type (Punch-down type): Grensesnittene er allerede fikset på panelet; du trykker bare trådkjernene på plass.
Modulær type (tom paneltype): Panelet har kun hull; du kan sette inn ulike typer keystone-jack etter behov (for eksempel kan noen hull monteres med nettverkskabelmoduler, andre med fiberoptiske moduler). Denne metoden er den mest fleksible og er for tiden en veldig populær tilnærming.

4️⃣ Kjerneverdi

Hensikten med et nettverkspatchpanel er ikke å gjøre nettverket raskere, men å gjøre det mer stabilt, estetisk tiltalende og enklere å vedlikeholde. Det er skillelinjen mellom profesjonell og rotete kabling.
