Trenger jeg en bryter hvis jeg har et patchpanel?

Det korte svaret: Ja, du trenger fortsatt en bryter

Et patchpanel og en nettverkssvitsj er ikke utskiftbare – de tjener helt forskjellige formål, og du trenger begge for et fungerende kablet nettverk. A nettverkspatchpanel er en passiv enhet: den organiserer og avslutter kabelføringer fra hjemmet eller bygningen til ett sentralt sted. Den ruter ikke trafikk, tildeler IP-adresser eller gir noen aktiv nettverksfunksjonalitet overhodet. En bryter, på den annen side, er en aktiv enhet som faktisk flytter data mellom tilkoblede enheter.

Tenk på et patchpanel som en telefonoperatørs sentralbord fra en gammel film - det holder alle tilkoblingene pent på ett sted, men ingenting skjer før noen (svitsjen) faktisk kobler opp samtalene. Uten en bryter nedstrøms er patchpanelet ditt bare en kostbar kabelorganisering. Enheter koblet til porter på patchpanelet vil ikke ha noen nettverkstilkobling i det hele tatt.

Standardoppsettet i nesten alle kablede installasjoner ser slik ut: strukturert kabling går fra vegguttak gjennom hele bygningen tilbake til et sentralt stativ eller skap, hvor hver kabel ender på baksiden av patchpanelet. Korte patchkabler på fronten av panelet kobler deretter individuelle porter til tilsvarende porter på en nettverkssvitsj. Switchen binder alt sammen og kobles oppstrøms til ruteren eller ISP-gatewayen din.

Hva et patchpanel faktisk gjør

A nettverkspatchpanel er et termineringspunkt - verken mer, intet mindre. I praksis slår installatører ned individuelle ledere fra hver Cat5e-, Cat6- eller Cat6A-kabel inn på baksiden av panelet ved hjelp av et nedstansingsverktøy. Dette skaper en permanent, solid forbindelse mellom hver lang kabelføring og panelets port. Fronten på panelet har RJ45-kontakter, som aksepterer standard patchkabler.

Verdien av et patchpanel handler nesten utelukkende om organisering og fleksibilitet. Uten en, ville du ha dusinvis av kabelføringer hengende løs i utstyrsstativet eller -skapet, og hver må være lang nok til å nå direkte til bryteren. Hver gang du ønsket å tilordne hvilket rom som er koblet til hvilket VLAN eller hvilken bryterport, flyttet du store, stive permanente kabler. Med et patchpanel forblir de permanente løpene permanent på plass, og du bytter ganske enkelt ut korte, fleksible patchkabler på fronten.

Det er ingen signalforsterkning, ingen databehandling og ingen intelligens inne i et passivt patchpanel. Elektrisk er det egentlig bare et sett med kontakter. Signalet som går inn i port 12 på baksiden går ut av port 12 på fronten, helt uendret. Dette er grunnen til at patchpaneler noen ganger kalles "dumme" paneler - og det er også grunnen til at de er usedvanlig pålitelige. Det er nesten ingenting å feile.

Vanlige patchpaneltyper

• Cat5e patchpaneler: Støtte opptil 1 Gbps, egnet for eldre installasjoner eller budsjettbygg der 10G ikke er nødvendig.
• Cat6 patchpaneler: Støtt 1 Gbps pålitelig i full lengde og opptil 10 Gbps over korte løp (opptil ca. 55 meter). Det vanligste valget i dag.
• Cat6A patchpaneler: Støtte 10 Gbps ved hele 100-meters løp. Større, dyrere og brukes i kommersielle miljøer eller fremtidssikrede hjemmeoppsett.
• Keystone patchpaneler: Bruk avtakbare keystone-kontakter, som gir fleksibilitet til å blande forskjellige kabeltyper eller standarder i ett enkelt panel.
• Gjennomføringspatchpaneler: Ha hunn-til-hun-koblinger på begge sider, nyttig når du trenger å koble to kabelføringer sammen uten bryter.

Standard patchpaneler monteres i et 19-tommers utstyrsstativ og bruker 1U rackplass per 24 porter, noe som gjør dem ekstremt plasseffektive. Et 48-ports panel i 2U kan terminere kabelføringer fra 48 rom eller lokasjoner.

Hva en nettverkssvitsj faktisk gjør

En nettverkssvitsj er en aktiv Layer 2 (og noen ganger Layer 3) enhet som videresender Ethernet-rammer mellom tilkoblede enheter basert på MAC-adresser. Når en enhet koblet til port 4 på en svitsj ønsker å kommunisere med en enhet på port 17, leser svitsjen destinasjons-MAC-adressen i Ethernet-rammen, slår den opp i MAC-adressetabellen, og sender rammen kun til port 17 - ikke til alle porter. Dette er fundamentalt forskjellig fra en eldre hub, som ville kringkaste hver pakke til hver port uansett.

Moderne administrerte svitsjer gjør betydelig mer: de støtter VLAN-er for nettverkssegmentering, Quality of Service (QoS)-innstillinger som prioriterer tidssensitiv trafikk som VoIP eller videosamtaler, portspeiling for nettverksovervåking, lenkeaggregering (LACP) for å koble sammen flere porter til en enkelt tilkobling med høyere båndbredde, og detaljert trafikkstatistikk per port. En uadministrert svitsj videresender ganske enkelt trafikk automatisk uten konfigurasjonsgrensesnitt, noe som er greit for små hjemmenettverk.

For de fleste hjemme- og småkontoroppsett, en uadministrert gigabit-svitsj med 8 eller 16 porter koster mellom $20 og $60 og gir alt som trengs. En administrert svitsj med 24 porter starter rundt $150–$200 for inngangsmodeller og skaleres betydelig opp for maskinvare i bedriftsklasse med 10G oppkoblinger.

Hvordan patchpaneler og brytere fungerer sammen

Å forstå forholdet mellom et patchpanel og en bryter er nøkkelen til planlegging av strukturert kabling. De to enhetene brukes nesten alltid side om side i samme stativ, koblet til hverandre via korte patchkabler. Her er den komplette databanen fra en enhet i et rom til internett:

1. En datamaskin kobles til en veggplate i et rom ved hjelp av en kort patchkabel.
2. Veggplaten kobles til en lang strukturert kabelføring (typisk Cat6) som går gjennom vegger og tak tilbake til nettverksskapet eller stativet.
3. Denne kabelen ender på baksiden av patchpanelet ved en bestemt nummerert port.
4. En kort patchkabel foran på panelet kobler den porten til en nummerert port på bryteren.
5. Switchen behandler trafikk og kobles oppstrøms til ruteren via en annen kabel.
6. Ruteren administrerer internettilgang og kobler til ISP-modemet eller ONT.

Patchpanelet er trinn 3–4 i den banen. Fjern den og kabelføringene fungerer fortsatt - du ville bare koble dem direkte til bryteren - men du mister alle organisatoriske fordeler. Dette er faktisk vanlig i mindre installasjoner: hvis du bare har 4–6 kabelføringer, hopper mange over patchpanelet helt og avslutter hver kabelføring direkte med en RJ45-kontakt som plugges rett inn i bryteren. Avveiningen er at omfordeling eller feilsøking av tilkoblinger blir mer rotete etter hvert som antall kjøringer vokser.

Det er fornuftig å hoppe over patchpanelet

Det er legitime scenarier der du kan gi avkall på oppdateringspanelet helt:

• Du har færre enn 6 kabelføringer og forventer ikke utvidelse.
• Kabelløpene trenger aldri å omtilordnes til forskjellige svitsjporter eller VLAN.
• Du har et stramt budsjett og ønsker enklest mulig oppsett.
• Installasjonen er midlertidig eller vil uansett bli betydelig rekonfigurert i nær fremtid.

Men selv i små oppsett anbefaler mange installatører et patchpanel fordi kostnadsforskjellen er minimal – et grunnleggende 12-ports Cat6 patchpanel koster rundt $15–$25 – og det forenkler dramatisk fremtidige endringer. Å bytte en patchkabel tar 10 sekunder; reterminering eller omlegging av en permanent kabelføring tar betydelig lengre tid.

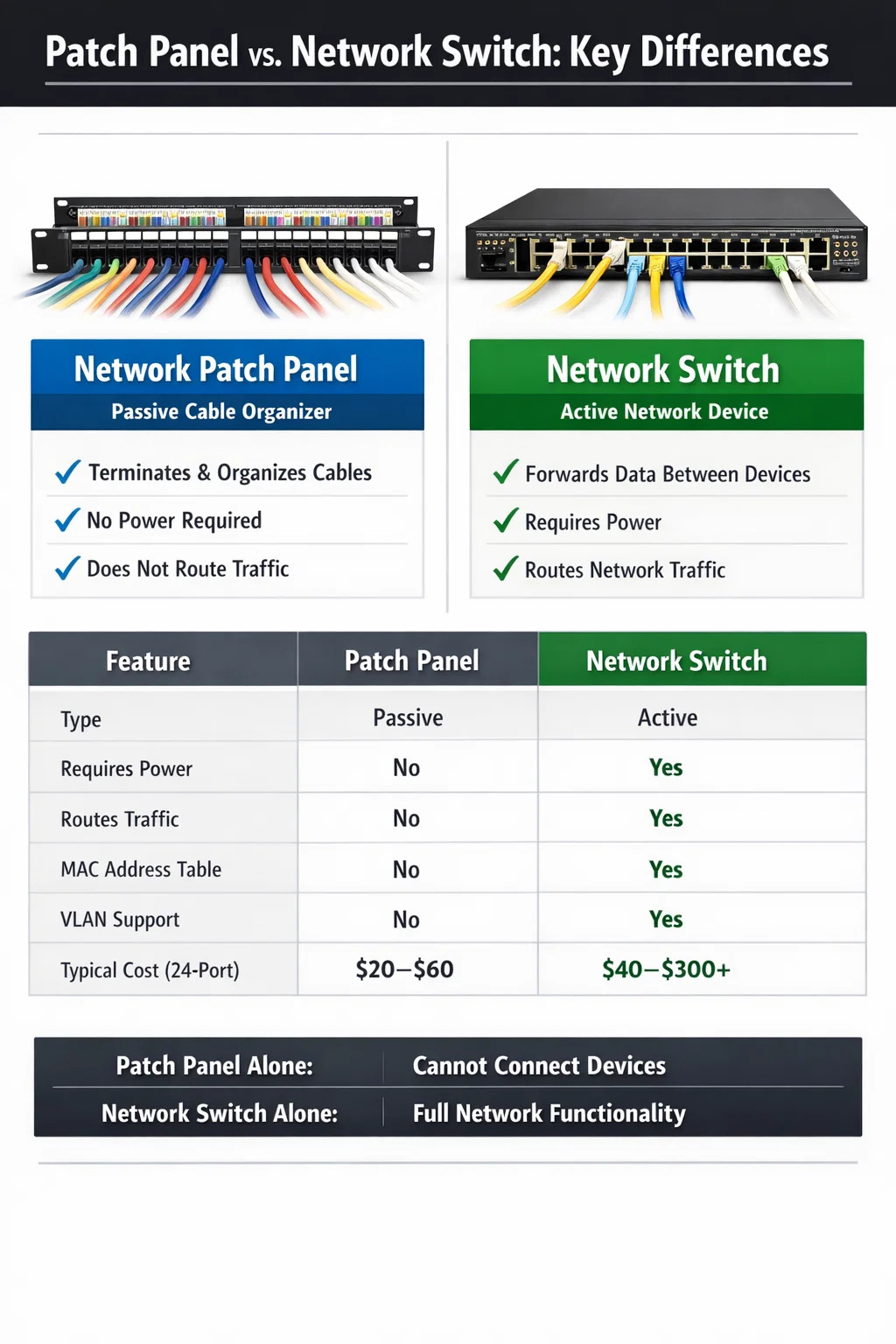

Patch Panel vs Switch: Side-by-Side sammenligning

Tabellen nedenfor oppsummerer de viktigste forskjellene mellom disse to enhetene for å gjøre det helt klart hvorfor ingen av dem alene er tilstrekkelig for et komplett kablet nettverk:

Legg merke til den siste raden: en bryter kan fungere uten et patchpanel, men et patchpanel kan ikke gi noen nettverksfunksjon uten en switch. Dette bekrefter at hvis du bare må velge én, er bryteren den ikke-omsettelige enheten.

Trenger du begge for et hjemmenettverk?

For et hjemmenettverk med strukturert kabling – noe som betyr at kabelen går inn i vegguttak i flere rom – er det praktiske svaret: ja, du har stor nytte av å ha begge deler . Men patchpanelet er valgfritt fra et rent funksjonelt synspunkt, mens bryteren er obligatorisk.

Her er et realistisk scenario: du har kjørt Cat6-kabel til seks rom i huset ditt. Du har en stue, hjemmekontor, soverom, to ekstra rom og en garasje. Hver kabel ender i bruksskapet der ISP-utstyret ditt bor. Alternativene dine er:

Alternativ A: Patch Panel Switch

Alle seks kabelføringene slår ned på baksiden av et 12-porters patchpanel. Seks korte patchkabler på fronten kobler hver panelport til bryteren. Bryteren opplinker til ruteren. Totale tilleggskostnader over et oppsett som kun kan byttes: omtrent $20–$30 for et grunnleggende 12-porters patchpanel. Fordeler: skapet ditt er organisert, kabler er merket, og det tar sekunder å tilordne et roms tilkobling til en annen bryterport eller VLAN.

Alternativ B: Direkte til bytte (ingen patchpanel)

Hver kabelføring får en RJ45-kontakt krympet på enden og plugges direkte inn i bryteren. Dette fungerer perfekt og sparer $20–$30. Ulempen er at hver kabel må være lang nok til å nå bryteren direkte, og det er ikke noe fleksibelt omfordelingslag – å flytte en tilkobling betyr fysisk å koble fra og omdirigere stive permanente kabler.

For seks eller færre løp i hjemmemiljø er alternativ B virkelig greit. For 12 eller flere kjøringer, eller enhver installasjon som kan vokse, a nettverkspatchpanel er sterkt verdt den lille investeringen.

Spesialtilfeller: Patchpaneler med innebygd svitsj

Det finnes produkter på markedet som kombinerer patchpanelfunksjonalitet med veksling – noen ganger kalt "smart patchpaneler" eller "intelligente patchpaneler." Dette er nisjeprodukter rettet først og fremst mot datasentre som trenger å spore fysisk-lags tilkobling automatisk. De bruker sensorer og programvare for å logge hvilken patchkabel som er koblet til hvilken port, og hjelper til med dokumentasjon og revisjon i store miljøer med tusenvis av tilkoblinger.

Selv intelligente patchpaneler er imidlertid ikke nettverkssvitsjer. De krever fortsatt en nedstrømssvitsj for å gi faktisk nettverkstilkobling. De er et tilleggslag for administrasjon, ikke en erstatning for bytte av maskinvare. Prisene for disse systemene starter i hundrevis av dollar per panel og skaleres raskt – de er ikke relevante for distribusjon hjemme eller på små kontorer.

Det er også PoE (Power over Ethernet) injektorpaneler som kan legge til PoE-kapasitet til en ikke-PoE-svitsj, men igjen, disse fungerer sammen med en svitsj, ikke i stedet for en. For de fleste som leser dette, er et standard passivt patchpanel sammen med en standardbryter den riktige tilnærmingen.

Slik dimensjonerer du bryteren og patchpanelet riktig

En av de vanligste feilene i hjemme- og småkontorinstallasjoner er å kjøpe maskinvare som er for liten for fremtidige behov. Å legge til et ekstra patchpanel eller bryter senere introduserer ekstra kompleksitet og kostnader. Her er praktiske retningslinjer for størrelse:

Dimensjonering av patchpanel

• Tell dine nåværende kabeltrekk, og legg til minst 25–50 % for fremtidig utvidelse. Hvis du har 16 kjøringer nå, kjøp et 24-porters panel.
• Standard patchpaneler for boliger kommer i konfigurasjoner med 12, 24 og 48 porter. 24-porten er den mest allsidige for bruk i hjemmet og på små kontorer.
• Sørg for at panelkategorien (Cat5e, Cat6, Cat6A) samsvarer med eller overstiger kabelkategorien din. Å blande en Cat6A-kabel med et Cat5e patchpanel begrenser hastigheten til Cat5e-ytelsen.

Bryterstørrelse

• Tell patchpanelportene dine pluss eventuelle tilleggsenheter som kobles direkte til svitsjen (NAS, servere, WAP-er). Legg til 2–4 porter med overhead.
• Hvis du planlegger å drive tilgangspunkter eller IP-kameraer direkte over Ethernet, velg en PoE-svitsj. Standard PoE gir opptil 15,4W per port; PoE gir opptil 30W. De fleste moderne WiFi 6-tilgangspunkter krever PoE eller høyere.
• For hjemmebruk er en uadministrert gigabit-svitsj vanligvis tilstrekkelig. Hvis du vil ha VLAN – for eksempel å skille IoT-enheter fra hovednettverket – trenger du en administrert svitsj.
• Vurder en SFP uplink-port hvis du kanskje vil ha en 10G-tilkobling til en NAS eller server i fremtiden, selv om du ikke trenger det i dag.

Et typisk godt planlagt hjemmestativ for et mellomstort hus kan inkludere en 24-porters Cat6 patchpanel, en 24-porters gigabit administrert svitsj og en ruter , alt montert i et 6U eller 9U veggmontert stativ. Total utstyrskostnad for denne typen oppsett er på omtrent $200–$400, avhengig av merkevarevalg og om PoE er nødvendig.

Merking og dokumentasjon: trinnet de fleste hopper over

Å ha både et patchpanel og en bryter lønner seg bare fullt ut hvis du merker begge riktig. Den mest frustrerende situasjonen i ethvert kablet nettverk er å stå foran et stativ fullt av patchkabler uten å ane hvilken port som kobles til hvilket rom. En kabeltester med tonegenerator løser dette problemet hvis det skjer, men god merking forhindrer det helt.

Beste praksis er å tildele hver kabelføring et nummer eller kode før du installerer den. Merk for eksempel hver kabel i begge ender - ved stikkontakten og ved patchpanelet - med samme identifikator: "LR-1" for stueport 1, "OFF-1" for kontorport 1, og så videre. Merk den tilsvarende patchpanelporten med samme etikett ved hjelp av en merkemaskin eller trykte portinnsatser. Dokumenter deretter kartleggingen mellom patchpanelporter og switchporter i et enkelt regneark eller nettverksdiagram.

Dette tar 30–60 minutter ekstra under installasjonen og sparer enorme mengder tid ved feilsøking senere. Et umerket patchpanel med 24 porter og en blanding av identiske grå patchkabler er nesten umulig å administrere effektivt , spesielt hvis noen andre må jobbe på nettverket senere.

Vanlige feil når du bruker et patchpanel og bytter sammen

Selv erfarne installatører får problemer som kan unngås. Her er de vanligste feilene:

• Bruk av patchkabler av dårlig kvalitet: De lange permanente kabelføringene er vanligvis av høy kvalitet, men folk bruker ofte billige patchkabler mellom panel og bryter. Dårlige patchkabler forårsaker periodiske tilkoblingsproblemer som er irriterende å diagnostisere. Bruk kabler som er klassifisert for minst samme kategori som din strukturerte kabling.
• Feil punch-down-teknikk: Hver leder må slås ned i riktig posisjon i henhold til enten T568A eller T568B ledningsstandarder - og begge ender av hver kabelføring må bruke samme standard. Blanding av T568A ved vegguttaket og T568B ved patchpanelet gir et krysset par og ingen kobling.
• Overskridelse av kanalgrensen på 100 meter: Den totale kanallengden – permanent kabelføring pluss patchkabler i begge ender – må ikke overstige 100 meter for Cat5e og Cat6. Patch-kablene ved stikkontakten og ved stativet teller begge mot denne summen. Hold patchkabler korte (0,5–1 meter i hver ende) for å bevare så mye av budsjettet på 100 meter som mulig for den permanente kjøringen.
• Kjøpe feil patchpanelkategori: Som nevnt tidligere, må patchpanelet samsvare med din kabelkategori. Å installere et Cat5e-panel på Cat6A-kjøringer er en vanlig og kostbar feil som permanent begrenser ytelsen din.
• Ingen kabelhåndtering: Uten horisontale kabelbehandlere mellom patchpanelet og bryteren, henger patchkabler og floker seg sammen til et uhåndterlig rot i løpet av måneder. Et 1U kabelstyringspanel mellom hvert utstyr koster rundt $10–$15 og er vel verdt det.
• Ikke testing kjører etter avslutning: Bruk alltid en grunnleggende kabeltester på hver kjøring etter nedstansing, før du stenger vegger eller trekker nye kabler gjennom. Testing av hver kjøring tar omtrent 30 sekunder og avslører umiddelbart eventuelle ledningsfeil, åpne par eller kortslutninger.

Sammendrag: Den riktige måten å tenke på patchpaneler og brytere

A nettverkspatchpanel er et organisatorisk verktøy for strukturert kabling. Den er fullstendig passiv, krever ingen strøm, og gir null nettverksfunksjonalitet alene. En nettverkssvitsj er den aktive hjernen til det kablede nettverket ditt – uten den kommuniserer ingenting. Du trenger en bryter uansett om du bruker et patchpanel.

Patchpanelet er valgfritt i den forstand at du kan kjøre kabelføringer direkte til en bryter og hoppe over panelet helt. Men for enhver installasjon med mer enn en håndfull kabelføringer betaler patchpanelet seg selv i organisering, fleksibilitet og tidsbesparelse. Et 24-porters Cat6 patchpanel koster mindre enn $40 og gjør administrasjonen av et strukturert kablingssystem dramatisk enklere i årene som kommer.

Hvis du planlegger en ny installasjon, kjøp begge deler. Match dem til samme kabelkategori, merk alt tydelig, bruk kvalitetspatchkabler mellom dem, og du vil ha en kablet nettverksinfrastruktur som kan betjene hjemmet eller kontoret ditt pålitelig i et tiår eller mer med minimalt vedlikehold.
