Hvilken kabel er best for patchpaneler? Komplett guide

Det korte svaret: Katt6 er den mest foretrukne kabelen for patchpaneler

Når det gjelder nettverkspatchpaneler , Cat6 uskjermet tvunnet par (UTP) kabel er det mest anbefalte og utbredte valget for de fleste bedrifts- og hjemmenettverksmiljøer. Den finner den rette balansen mellom ytelse, kostnad og fremtidssikring. Når det er sagt, avhenger den beste kabelen for ditt spesifikke patchpaneloppsett av hastighetskravene dine, kabellengder, interferensforhold og budsjett. Cat5e forblir perfekt levedyktig for gigabit-nettverk på et stramt budsjett, mens Cat6A er det beste for 10GbE-installasjoner eller datasentre med høy tetthet.

Denne veiledningen går gjennom alle viktige kabeltyper som brukes med patchpaneler, forklarer de tekniske forskjellene som faktisk betyr noe i virkelige distribusjoner, og hjelper deg å ta en selvsikker, informert beslutning uten å overkomplisere det.

Forstå hvordan kabelvalg påvirker ytelsen til nettverkspatchpanelet

Et nettverkspatchpanel er en passiv maskinvare - den forsterker eller regenererer ikke signaler. Hver tilkobling du gjør gjennom den er bare så god som kabelen på hver side. Kabelen du slår ned på baksiden av patchpanelet og patchkabelen du kobler til fronten bidrar begge til signalkvalitet, latens og maksimal gjennomstrømning.

Viktige elektriske egenskaper som varierer etter kabelkategori inkluderer:

• Dempning — signaltap over avstand. Kabler av høyere kategori opprettholder sterkere signaler over lengre kjøringer.
• Crosstalk (NESTE og FESTE) — interferens mellom tilstøtende ledningspar. Cat6 og Cat6A bruker strammere vendinger og fysiske separatorer for å redusere dette betraktelig.
• Båndbredde — målt i MHz bestemmer dette hvor mye data kabelen kan bære. Cat5e håndterer 100 MHz, Cat6 håndterer 250 MHz, og Cat6A når 500 MHz.
• Returtap — reflektert signalenergi som kan forringe ytelsen ved høye hastigheter.

Fordi et patchpanel introduserer flere tilkoblingspunkter – utstansede termineringer på baksiden og RJ45-porter foran – er det viktig å bruke en kabelkategori som matcher eller overgår panelets klassifiserte kategori. Å blande et Cat6A patchpanel med Cat5e horisontale kjører, for eksempel, begrenser umiddelbart systemet ditt til Cat5e-ytelse uavhengig av hva selve panelet er vurdert for.

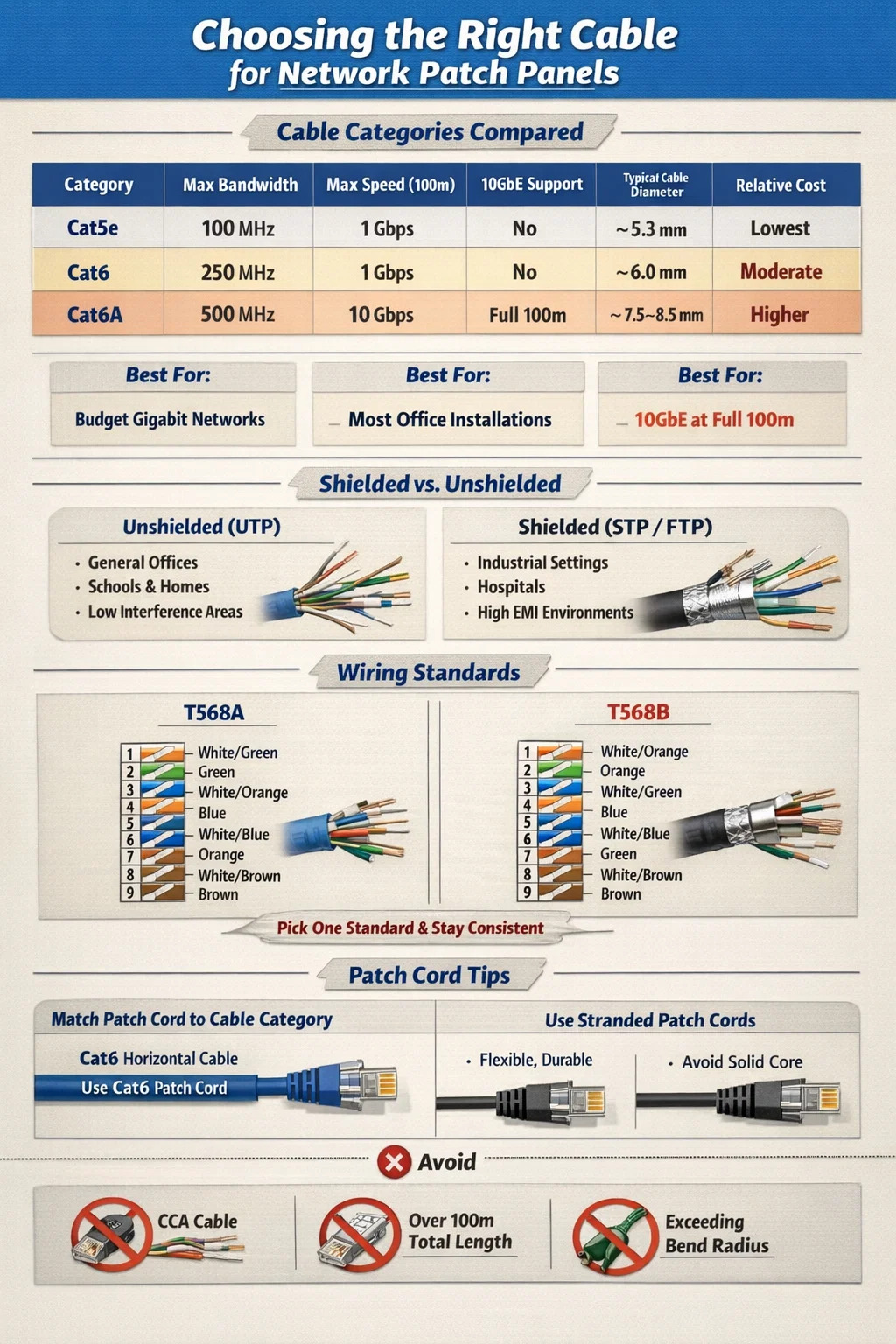

Kabelkategorier sammenlignet: Cat5e vs Cat6 vs Cat6A for patchpanelbruk

De tre kategoriene du oftest vil møte i strukturerte kablingsmiljøer er Cat5e, Cat6 og Cat6A. Her er hvordan de står opp mot hverandre i en direkte sammenligning:

Cat5e: Fortsatt relevant for budsjett Gigabit-nettverk

Cat5e (forbedret kategori 5) var den dominerende strukturerte kablingsstandarden gjennom 2000-tallet og er fortsatt i aktiv bruk i dag. Den støtter gigabit Ethernet (1000BASE-T) ved hele 100-meters løp og koster merkbart mindre per fot enn Cat6 eller Cat6A. For ettermontering av eldre bygninger eller tilkobling av endepunkter med lav etterspørsel som VoIP-telefoner, sikkerhetskameraer eller grunnleggende arbeidsstasjoner, er Cat5e sammenkoblet med et Cat5e-klassifisert patchpanel helt tilstrekkelig.

Begrensningen er fremtidssikret. Cat5e kan ikke pålitelig støtte 10 Gigabit Ethernet, og krysstaleytelsen er lavere enn Cat6. Hvis du installerer nye kabler og forventer å oppgradere nettverksinfrastrukturen i løpet av de neste fem til ti årene, er det mer fornuftig å bruke den lille premien på Cat6.

Cat6: The Sweet Spot for de fleste patchpanelinstallasjoner

Cat6 er den mest spesifiserte kabelen for nye strukturerte kablingsprosjekter som involverer et nettverkspatchpanel. 250 MHz-båndbredden dobler Cat5e sin kapasitet, krysstaleytelsen er betydelig bedre på grunn av tettere parvridninger og en intern plastisk spline (separator) som finnes i mange Cat6-konstruksjoner, og den støtter 10 Gbps hastigheter over kortere løp på opptil 55 meter.

For et typisk kontormiljø der horisontal løper gjennomsnittlig 20–40 meter, håndterer Cat6 komfortabelt 10GbE hvis svitsjinfrastrukturen din støtter det. Prispremien over Cat5e er vanligvis 10–20 % per fot — en liten forskjell som betaler seg over installasjonens levetid. Cat6 patch-paneler er allment tilgjengelige i 24-ports og 48-ports konfigurasjoner og er kompatible med alle standard 110-stils punch-down-verktøy.

Cat6A: Det riktige valget for 10 GbE på full avstand

Cat6A (Augmented Category 6) er gjeldende anbefalt standard for enhver installasjon der 10 Gigabit Ethernet må opprettholdes over hele 100 meter horisontal kjøring . Den opererer med 500 MHz båndbredde, bruker enten en skjermet (F/UTP eller S/FTP) eller uskjermet konstruksjon med mye tykkere isolasjon, og oppfyller kravene til fremmed krysstale som Cat6 ikke kan.

Avveiningen er fysisk størrelse og vekt. Cat6A-kabler er betydelig tykkere – typisk 7,5 til 8,5 mm i diameter mot 6 mm for Cat6 – noe som betyr strammere beregninger av rørfylling, tyngre kabelbakker og mer krevende styring av bøyeradius. Cat6A patchpaneler er også større og dyrere. Men i datasentre, helseinstitusjoner eller ethvert miljø som distribuerer 10GbE til skrivebordet eller kantsvitsjer, er Cat6A det riktige valget og er eksplisitt spesifisert i TIA-568-C.2 for 10GBASE-T-applikasjoner.

Skjermet vs uskjermet kabel: Hvilken fungerer bedre med patchpaneler?

En avgjørelse som forvirrer mange nettverksinstallatører er om de skal bruke skjermet (STP/FTP/S/FTP) eller uskjermet (UTP) kabel for patchpanelkjøring. Svaret avhenger sterkt av miljøet ditt.

Når uskjermet (UTP) kabel er riktig anrop

De aller fleste installasjoner av nettverkspatchpaneler i kommersielle kontorer, skoler, butikkmiljøer og hjem bruker UTP-kabel. Det er enklere å avslutte, mer fleksibelt, lettere og billigere enn skjermede alternativer. Så lenge kabelen holdes unna kilder med høy interferens - som fluorescerende lysballaster, store motorer eller parallelle strømkabler som overstiger 2 meter - yter UTP utmerket.

TIA-568-standarder tillater UTP-kabel å kjøre innenfor 5 cm fra uskjermede strømkabler og innenfor 12 cm fra fluorescerende lysarmaturer. Behold disse klaringene og UTP vil gi deg ren, pålitelig ytelse uten jordingskompleksiteten til skjermede systemer.

Når skjermet kabel blir nødvendig

Skjermet kabel er det riktige valget i miljøer med betydelige elektromagnetiske interferenskilder (EMI), inkludert:

• Produksjon av gulv med tunge elektriske maskiner
• Sykehus med MR-suiter eller kraftig bildebehandlingsutstyr
• Kringkastingsstudioer med radiofrekvensutstyr
• Industrielle miljøer der kabel må gå i nærheten av VFD-er (variable frequency drives)
• Utendørs eller semi-utendørs installasjoner utsatt for lyneksponering

Når du bruker skjermet kabel, må patchpanelet også være skjermet og jordet. En skjermet kabel terminert på et ujordet eller uskjermet patchpanel kan faktisk yte dårligere enn UTP fordi det ikke-tilkoblede skjoldet fungerer som en antenne, og samler opp forstyrrelser i stedet for å avvise det. Hele den skjermede kanalen – kabel, patchpanel, keystone-kontakter og patch-ledninger – må jordes på ett punkt for å være effektiv.

T568A vs T568B: Hvilken ledningsstandard som skal brukes på patchpanelet

Både T568A og T568B er gyldige TIA/EIA-kablingsstandarder for terminering av Ethernet-kabler ved utstansingsporter for patchpanel. Den tekniske ytelsesforskjellen mellom de to er ubetydelig - begge støtter samme hastigheter og avstander. Den viktige regelen er konsistens: bruk samme standard gjennom hele installasjonen .

T568B er mer vanlig i nordamerikanske kommersielle installasjoner og brukes av de fleste ferdiglagde patch-kabler som selges på det amerikanske markedet. T568A foretrekkes i offentlige installasjoner (den er spesifisert av den amerikanske regjeringens TIA-568-C-standard for føderale bygninger) og er vanlig i Europa og Australia.

Hvis du utvider eller legger til en eksisterende installasjon, samsvar alltid med standarden som allerede er i bruk. Å blande T568A og T568B innenfor samme ende-til-ende-kanal skaper en crossover, ikke en rett-gjennom-forbindelse, som vil forhindre at koblingen din kommer opp på de fleste brytere.

Patch Cord Selection: Den andre halvdelen av patchpanelkabellikningen

De fleste fokuserer helt på den horisontale kabelføringen når de tenker på hvilken kabel de skal bruke med et patchpanel, men patchledningen som kobler panelporten til bryteren din er like viktig. En patchledning som er en lavere kategori enn den horisontale kabelen din skaper en flaskehals ved tilkoblingspunktet.

Match patchkabelkategorien til den horisontale kabelen din

Hvis du har kjørt Cat6 til patchpanelet ditt, bruk Cat6 patch-ledninger på forsiden. Bruk av Cat5e patch-kabler på et Cat6-panel og Cat6 horisontal kabel begrenser kanalen til Cat5e-ytelse. Det samme gjelder Cat6A — bruk alltid Cat6A-klassifiserte patchledninger med Cat6A patchpaneler og horisontal kabling.

Standard lengder på patchkabel for å koble patchpaneler til brytere er vanligvis 0,5 m, 1 m, 2 m eller 3 m . Kortere ledninger reduserer signaltap og holder stativet ryddig. Unngå å kjøpe rimelige patch-kabler fra uverifiserte leverandører - patch-kabler av dårlig kvalitet med løse parvridninger eller substandard koblinger er en av de vanligste årsakene til intermitterende koblingsfeil og redusert gjennomstrømning i ellers velbygde strukturerte kablingssystemer.

Strandet vs Solid Conductor Patch Cords

Patch ledninger bruker strandede ledere (flere tynne ledninger viklet sammen) i stedet for solide ledere. Strandet kabel er mer fleksibel og motstandsdyktig mot fysisk tretthet fra gjentatte bøyninger og bevegelser, noe som gjør den ideell for korte, ofte håndterte løp mellom patchpanel og bryter. Solid lederkabel – brukt for horisontale løp – er stivere og vil sprekke internt hvis den bøyes gjentatte ganger.

Bruk aldri solid lederkabel som patchledning. Det vil fungere i utgangspunktet, men de interne lederne vil bli trette og svikte etter gjentatte plugger og kabelbevegelser.

Fiberoptisk kabel og patchpaneler: en helt annen kategori

Ikke alle patchpaneler bruker kobber Ethernet-kabel. Fiberoptiske patchpaneler - også kalt fiberdistribusjonspaneler eller fiberkapslinger - brukes til ryggradskabling mellom utstyrsrom, tilkoblinger mellom bygninger og høytetthetsdatasenterforbindelser. De har en annen funksjon enn kobberpatchpaneler og krever en helt annen kabelhåndteringspraksis.

Multimode vs Single-Mode Fiber på patchpanelet

Fiberpatchpaneler aksepterer enten multimode eller single-mode fiber, og disse kan ikke byttes. Valget avhenger av overføringsavstanden og bruksområdet:

• OM3 multimodus fiber støtter 10GbE opp til 300 meter og 40GbE opp til 100 meter. Den bruker en 50 mikron kjerne og er vanlig i ryggradsapplikasjoner på campus og datasenter.
• OM4 multimodus fiber utvider 10GbE til 550 meter og 100GbE til 150 meter. Det er den foretrukne multimodusstandarden for nye datasenterinstallasjoner.
• OS2 single-mode fiber støtter overføring over avstander på opptil 10 km og lenger, noe som gjør den avgjørende for løp mellom bygninger eller campus.

Fiberpatchpaneler er passive enheter som gir organiserte termineringspunkter for fiberkjøringer. Selve fiberpatchledningene som kobler utstyr til panelet må bruke matchende koblingstyper (LC, SC, MPO/MTP) og matchende fibertyper. Å koble en multimode patch-kabel til en enkelt-modus trunk fiber resulterer i alvorlig innsettingstap og en ikke-funksjonell kobling.

Vanlige feil ved valg av kabel for nettverkspatchpaneler

Selv erfarne nettverksinstallatører gjør feil som kan unngås når de velger og installerer kabel for patchpanelsystemer. Dette er feilene som dukker opp oftest ved feilsøking i den virkelige verden:

Bruker CCA-kabel (kobberbelagt aluminium).

CCA-kabel - som bruker aluminiumsledere belagt med et tynt kobberlag - selges til dramatisk lavere priser enn ekte kobberkabel, og den er ofte feilmerket som standard Ethernet-kabel på nettet. CCA-kabel skal aldri brukes i patchpanelinstallasjoner. Aluminium har høyere elektrisk motstand enn kobber, det korroderer raskere ved termineringspunkter, og det oppfyller ikke TIA-568 eller ISO/IEC 11801-standardene. Mange nettverksfeil spores tilbake til dårlig koblingsstabilitet, overdreven pakketap eller PoE-enheter (Power over Ethernet) som ikke slås på pålitelig, har vist seg å være forårsaket av CCA-kabel. Kjøp kun kabel fra anerkjente leverandører som kan gi ETL- eller UL-verifisering av rene kobberledere.

Overskrider 100-meters kanallengde

TIA-568-standarden spesifiserer en maksimal permanent kobling (horisontalt løp) på 90 meter, med de resterende 10 meter tildelt til patch-ledninger i hver ende, noe som gir en total kanallengde på 100 meter. Mange installatører behandler 100 meter som den horisontale løpsgrensen og legger deretter til patch-ledninger på toppen, og skyver den totale kanalen forbi spesifikasjonen. Et 95-meters horisontalt løp pluss to 3-meters patch-ledninger er totalt 101 meter – teknisk sett utenfor spesifikasjonene og potensielt upålitelige ved gigabit-hastigheter.

Ikke samsvarende kabelkategori og patchpanelvurdering

Installering av Cat6A-kabel på et Cat6-klassifisert patchpanel forhindrer deg i å oppnå en sertifisert Cat6A-kanal. Panelet er den lavest rangerte komponenten i lenken, og ytelsesegenskapene setter taket for hele kjøringen. Match eller overgå alltid kabelkategorien når du velger et patchpanel. Å bruke et Cat6A-panel med Cat6-kabel er akseptabelt - panelet er overspesifisert, noe som sløser med penger, men ikke skader ytelsen. Det motsatte er ikke akseptabelt.

Ignorerer bøyeradius under installasjon

Ethernet-kabel har en minimum bøyeradius som må respekteres under installasjonen. For Cat6 UTP er minimum bøyeradius vanligvis fire ganger kabelens utvendige diameter , eller omtrent 24 mm. Cat6A krever en større bøyeradius på grunn av sin tykkere konstruksjon. Kraftige bøyninger deformerer parvridningene inne i kabelen, øker krysstale og forringer signalkvaliteten – noen ganger nok til å forhindre at sertifiseringstesting blir bestått.

Hvordan velge riktig kabel for ditt spesifikke patchpanelscenario

I stedet for å bruke en enkelt generell anbefaling, er her en praktisk beslutningsveiledning basert på vanlige implementeringsscenarier:

• Lite kontor- eller hjemmenettverk med opptil 1 Gbps-svitsjing: Cat5e UTP med et Cat5e patchpanel. Kostnadseffektiv, fullt tilstrekkelig og enkel å avslutte. Du trenger ikke å oppgradere med mindre du planlegger å gå over til 10GbE-svitsjer.
• Ny kommersiell kontorinstallasjon forventes å vare i 10 år: Cat6 UTP med et Cat6 patchpanel. Gir takhøyde for 10 GbE over korte løp og gir overlegen støyytelse sammenlignet med Cat5e.
• Datasenter eller miljø med høy tetthet med 10 GbE til racket: Cat6A UTP (eller F/UTP hvis EMI er et problem) med et Cat6A patchpanel. Dette er det eneste kobberalternativet som støtter 10GbE ved hele 100-metersløp.
• Linker mellom bygninger eller campus-ryggrad: OS2 single-mode fiber med LC-kontakter og et fiberpatchpanel. Kobber Ethernet er ikke egnet for løp utover 100 meter.
• Industrielt miljø med tunge elektriske maskiner: Cat6A F/UTP eller S/FTP skjermet kabel med et jordet, skjermet patchpanel. Riktig jording ved panelet er obligatorisk.
• Helse- eller utdanningscampus med blandede PoE- og datakrav: Cat6A UTP, som håndterer de høyere strømforsyningskravene til PoE (90W IEEE 802.3bt) med lavere varmeoppbygging enn Cat6 i medfølgende kabeltrekk.

Testing og sertifisering av patchpanelkabelinstallasjonen

Å velge riktig kabelkategori er bare halve jobben. En Cat6-kabel som er terminert feil - med overdreven tvinning av par ved utstansingen, en skarp bøyning nær panelet eller en feilaktig ledningsstandard - vil ikke oppfylle Cat6-ytelsesnivåene selv om riktig kabel ble brukt. Profesjonelle strukturerte kablingsinstallasjoner verifiseres med en kabelsertifiseringstester, ikke bare en grunnleggende kontinuitetstester.

Kabelsertifiseringstestere fra produsenter som Fluke Networks (DSX-8000), IDEAL Networks eller Softing utfører målinger inkludert innsettingstap, NEXT, FEXT, returtap og utbredelsesforsinkelse over hele frekvensområdet til kabelkategorien. En Cat6-kanalsertifisering krever at alle parametere sendes opp til 250 MHz; Cat6A krever 500 MHz. En bestått sertifiseringsrapport er den eneste pålitelige bekreftelsen på at kombinasjonen av kabel og patchpanel vil fungere som spesifisert .

For mindre gjør-det-selv-installasjoner, bekrefter en grunnleggende ledningskartleggingstester korrekte pinneforbindelser og identifiserer delte par, åpninger og kortslutninger - de vanligste punch-down-feilene. Selv om dette ikke sertifiserer ytelsen, fanger det opp ledningsfeil før utstyr kobles til.
