Hvordan er patchpaneler kablet?

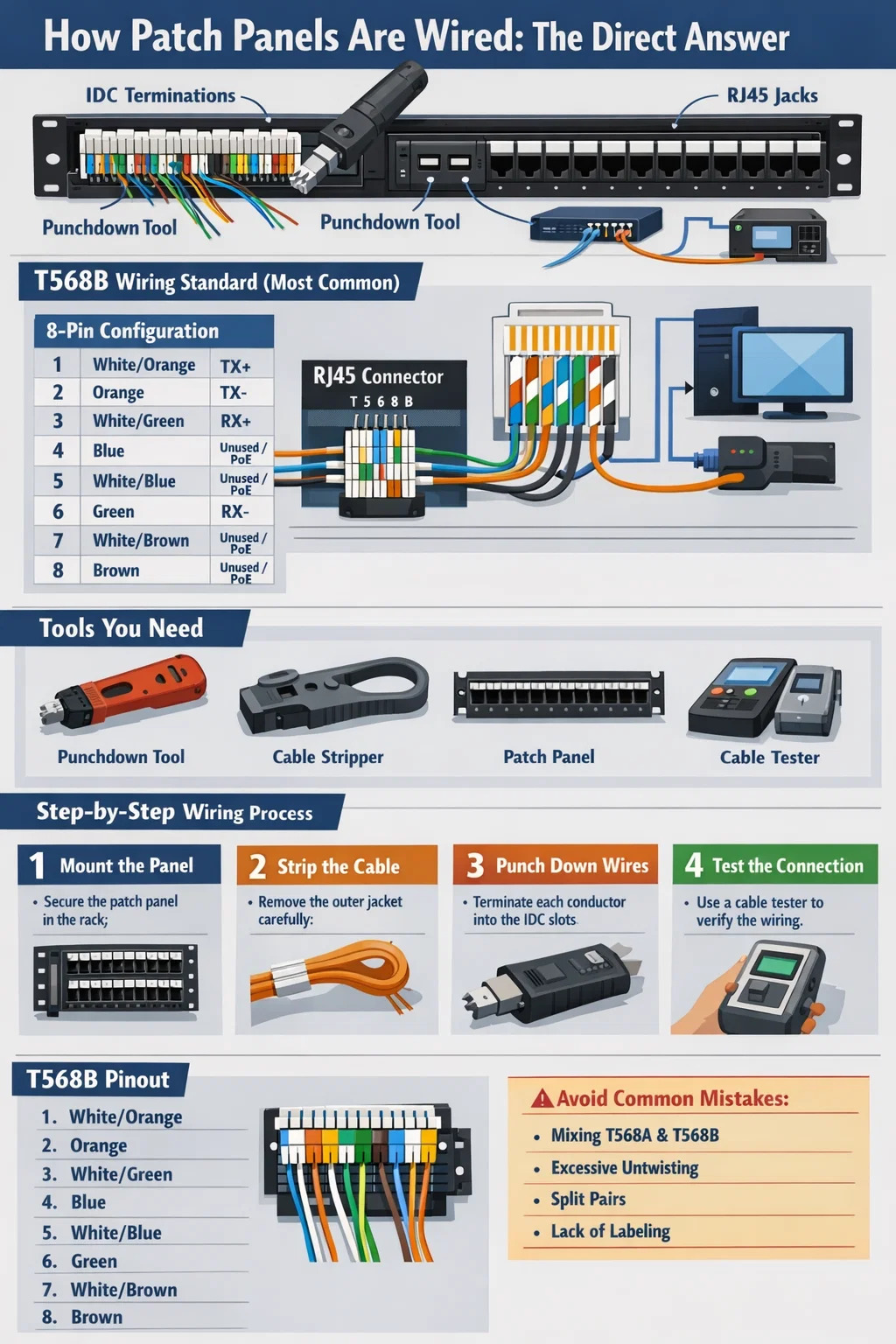

Hvordan patchpaneler er kablet: Det direkte svaret

A nettverkspatchpanel er kablet ved å terminere individuelle kobberledere fra en strukturert kabling som går inn på baksiden av panelet ved hjelp av et punchdown-verktøy, i henhold til enten T568A eller T568B ledningsstogard. Hver av de åtte lederne i en Cat5e-, Katt6- eller Cat6A-kabel er plassert i et fargekodet IDC-spor (Insulation Displacement Connector) på baksiden av patchpanelporten. Når den er slått ned, avslører fronten av panelet RJ45 keystone-kontakter, slik at korte patchkabler kan koble utstyr til brytere, rutere eller andre nettverksenheter.

Hele formålet med et patchpanel i et nettverksrack er å fungere som et fast, organisert termineringspunkt for horisontale kabelføringer, holde infrastrukturen din ren og gjøre bevegelser, tilføyelser og endringer enkle uten å forstyrre den permanente kablingen bak veggene. De fleste profesjonelle installasjoner bruker T568B som standard ledningsstandard , selv om T568A kreves for offentlige bygninger under visse standarder. Det som betyr mest er konsistens – bland aldri standarder i samme serie.

Forstå ledningsstandardene T568A og T568B

Før du berører en enkelt ledning, må du forstå de to ledningsstandardene som brukes over praktisk talt alle strukturerte kabler i verden. Både T568A og T568B bruker alle åtte ledere i en Cat-kabel – fire par – men de er forskjellige i arrangementet av de oransje og grønne parene på pinnene 1, 2, 3 og 6.

T568B Pin-Out (mest vanlig i Nord-Amerika)

T568A bytter de oransje og grønne parene, og plasserer hvit/grønn på pinne 1, grønn på pinne 2, hvit/oransje på pinne 3, og oransje på pinne 6. Den funksjonelle forskjellen mellom de to er null for gjennomgående tilkoblinger — det har bare betydning for crossover-kabler, der den ene enden bruker T568A og den andre bruker T568B. For Gigabit Ethernet og 10GbE bærer alle fire parene data samtidig , som er grunnen til at det å opprettholde vridningsintegriteten til hvert par hele veien gjennom punchdown er avgjørende for signalintegriteten ved høye hastigheter.

Verktøy og materialer du trenger før du starter

Å skynde seg inn i en patch-panelterminering uten de riktige verktøyene produserer upålitelige forbindelser som består en grunnleggende koblingstest, men mislykkes under reell nettverksbelastning. Her er alt du trenger på benken før du trekker en enkelt kabel gjennom veggen.

• 110-blads punchdown-verktøy — Et kvalitetsstøtverktøy med justerbar kraftinnstilling. Lav kraft for innledende sitteplasser, høy kraft for endelig avslutning. Fluke Networks og Paladin Tools lager begge pålitelige alternativer i området $25–$60. Unngå billige versjoner uten merkevarer som knekker IDC-kontakter.
• Kabelstriper — En dedikert stripper med runde blader for nettverkskabel, ikke en multiverktøykassekutter. Du ønsker å fjerne den ytre kappen uten å ha et hakk i lederisolasjonen. Et hakk i lederisolasjonen forårsaker impedansavvik som viser seg som feil i returtap på en kabelsertifiseringsinstans.
• Nettverkspatchpanel — 24-ports eller 48-ports 1U-paneler er standard i de fleste installasjoner. Cat5e-paneler håndterer opptil 1 Gbps. Cat6-paneler er vurdert til 1Gbps ved 250MHz og kan støtte 10GbE på kortere avstander. Cat6A-paneler kjører 10GbE ved hele 100-meters kjøringer på 500MHz.
• Kabelstyringsstang eller D-ring — Fest denne til stativenheten rett over eller under panelet. Uten strekkavlastning og kabelhåndtering opplever patchpanelporter mekanisk stress som forringer IDC-kontakten over tid.
• Kabeltester eller sertifiseringsinstans — En grunnleggende kontinuitetstester som en Klein Tools VDV526-100 (~$30) bekrefter trådkartets korrekthet. For profesjonelle installasjoner som trenger TIA-568-sertifisering, er en Fluke DSX CableAnalyzer industristandarden, men den koster flere tusen dollar – de fleste entreprenører leier disse for prosjektspesifikk bruk.
• Permanent markør og merkemaskin — Merk hver port før avslutning. Å ommerke i ettertid er elendig arbeid og fører til dokumentasjonsfeil.
• Kabelbånd med borrelås — Bruk aldri glidelås på nettverkskabel. For strammede glidelåser deformerer kabelgeometrien og endrer pargeometri, noe som forringer høyfrekvent ytelse. Borrelåsremmer tillater justering og belaster ikke kabelen.

Trinn-for-trinn: Slik kobler du et nettverkspatchpanel

Følgende prosess gjelder for et standard 110-stil punchdown patchpanel - typen som brukes i nesten alle kommersielle Cat5e, Cat6 og Cat6A installasjoner. Modulære paneler i Keystone-stil følger den samme ledertermineringslogikken, men bruker avtakbare individuelle keystone-kontakter i stedet for en fast bakramme.

Trinn 1 — Monter panelet og planlegg oppsettet

Monter patchpanelet i stativet før du fører noen kabler til det. Bruk muttere og skruer som passer for din stativtype - de fleste standard 19-tommers stativer bruker 10-32 eller 12-24 gjenger. Fingerstram er ikke nok; et løst panel vibrerer og belaster avslutninger over tid. Bestem portnummereringsskjemaet ditt nå. En vanlig tilnærming er å nummerere portene 1–24 fra venstre til høyre på et enkelt panel, med det fysiske rommet eller slippplasseringen dokumentert i et regneark eller kabeladministrasjonsprogramvare fra dag én.

Trinn 2 — Trekk kabler og forlat tilstrekkelig servicesløyfe

Trekk horisontale kabelføringer gjennom kanalen eller kabelrennen og inn i stativet. La en serviceløkke på minst 12–18 tommer slakk ved lappepanelenden. Denne slakken har to formål: den lar deg reterminere kabelen hvis en port svikter uten at kjøringen blir for kort, og den reduserer mekanisk spenning på punchdown-forbindelsen. Trekk aldri en kabel så stram at den har null slakk ved termineringspunktet — Dette er en vanlig feil i gjør-det-selv-installasjoner som forårsaker kontaktfeil måneder senere ettersom bygningen går i termisk syklus.

Trinn 3 — Fjern ytterjakken

Bruk kabelstriperen til å fjerne omtrent 1,5 til 2 tommer av den ytre kappen fra enden av hver kabel. Skår jakken med stripperen, roter verktøyet rundt kabelen én gang, og skyv deretter jakken av. Inspiser alle åtte ledere for eventuelle hakk i den enkelte isolasjonen. Et kompromittert isolasjonslag på en leder vil forårsake par-til-par krysstale som blir detekterbare ved Gigabit-hastigheter. Hvis du ser et hakk, kutt av enden og strips igjen - ikke terminer en skadet leder.

Trinn 4 — Vri opp og sett lederne på plass

Skru opp hvert par bare nok til å nå det angitte IDC-sporet på patchpanelet. TIA-568 standarder spesifiserer en maksimal untwist av 0,5 tommer (13 mm) for Cat5e and 0,375 tommer (9,5 mm) for Cat6 . Overskridelse av disse grensene forringer kabelens NESTE (Near-End Crosstalk) ytelse. Legg hver leder inn i det fargekodede sporet på baksiden av patchpanelporten. Sporfargekoden på panelet vil matche enten T568A eller T568B — mange paneler viser begge fargekodene ved siden av hverandre, merket med A og B. Velg riktig side for din valgte standard og legg hver leder inn deretter. Lederen trenger ikke å skyves helt ned på dette stadiet - punchdown-verktøyet gjør det.

Trinn 5 — Slå ned hver dirigent

Plasser 110-bladet til nedstansingsverktøyet over lederen i sporet. Bladet har to sider - en kutter overflødig leder og en ikke. Kuttesiden må vende utover (bort fra panelkroppen) slik at overflødig wire hale trimmes når ledersetene. Slå fast og rett på verktøyet. Et punchdown-verktøy av høy kvalitet vil klikke hørbart når det utløses. Ikke bruk en skrutrekker eller støtfri verktøy for å presse ledere inn i IDC-spor — IDC-bladet må stikke hull på lederisolasjonen i en enkelt kontrollert bevegelse for å skape en gasstett, korrosjonsbestandig forbindelse. En sakte presset leder resulterer i en høymotstandsforbindelse som svikter periodisk.

Gjenta for alle åtte ledere på hver port. Når det er gjort, skal hver lederhale være rent trimmet i flukt med IDC-blokken, og ingen blank kobber skal være synlig utenfor sporet.

Trinn 6 — Påfør strekkavlastning og kabelhåndtering

De fleste patchpaneler inkluderer en strekkavlastningsstang i plast eller kabelfestepunkter på baksiden. Før hver terminerte kabel gjennom strekkavlastningsbraketten og fest den med borrelås. Kabelen skal være sikker nok til at et fast drag i kabelen ikke overfører mekanisk kraft til punchdown-avslutningen. Kle kablene pent langs baksiden av stativet og før dem inn i kabelhåndteringskanalen. Dårlig kabeldressing er den viktigste årsaken til avslutningsanrop - kabler som ble liggende løse til slutt blir hengt seg fast, rykket eller viklet seg sammen av noen som jobber i stativet.

Trinn 7 — Test hver port

Koble en kabeltestersenderenhet til den fremre RJ45-porten og den eksterne mottakeren til den andre enden av samme kabelføring (ved veggplaten eller stikkontakten). Kjør en ledningskarttest. Testeren vil bekrefte at alle åtte ledere er koblet til de riktige pinnene uten åpninger, kortslutninger, reverserte par, delte par eller transponerte par. Et delt par - der to ledere fra forskjellige par er koblet til de samme RJ45-sporposisjonene - består en grunnleggende kontinuitetstest, men mislykkes ved høye hastigheter fordi differensialparsignalet er brutt. En skikkelig trådkarttest fanger opp delte par.

Patchpaneltyper og når de skal brukes hver

Ikke alle nettverkspatchpaneler er kablet på samme måte fordi ikke alle paneler bruker samme termineringsarkitektur. Å forstå forskjellene hjelper deg å velge riktig panel for installasjonen og unngå kompatibilitetsproblemer.

110-stil faste Punchdown-paneler

Dette er den tradisjonelle og vanligste typen. Baksiden av panelet er en fast plastblokk med IDC-spor for hver av de åtte lederne per port, arrangert i fargekodede rader. Avslutningen er permanent - hvis en enkelt ports IDC-kontakt svikter, kan du ikke erstatte bare den porten uten å bytte ut hele panelet. Disse panelene er rimelige, med et 24-ports Cat6-panel som vanligvis koster $20–$50, og de er ekstremt pålitelige når de termineres riktig. De er det riktige valget for de fleste permanente strukturerte kablingsinstallasjoner.

Keystone modulære patchpaneler

Keystone-paneler er blanke frontplate-rammer som aksepterer individuelt avsluttede keystone-jack – samme type som brukes i vegguttak. Hver port er en separat snap-in-modul. Den største fordelen er at individuelle porter kan erstattes uten å reterminere tilstøtende porter. De tillater også paneler med blandede medier - du kan fylle noen spor med Cat6A keystone-kontakter, andre med fiber LC-koblinger og andre med blanke innsatser, alt i samme panelflate. Avveiningen er høyere kostnad per port og litt mer variasjon i jekkkvalitet på tvers av et panel hvis forskjellige jekkprodusenter brukes.

Vinklede og flate patchpaneler

Standard patchpaneler presenterer RJ45-portene sine i en flat horisontal rad vendt rett frem. Vinklede patchpaneler – noen ganger kalt hengslede eller utsvingbare paneler – vinkler frontporten nedover, vanligvis i 15 eller 45 grader. Dette gjør det enklere å koble til og rute patchkabler i tette rackmiljøer hvor kabelhåndteringen er tett. I et fullt befolket 48-ports 1U-flatpanel krever det å føre kabelen på en måte som belaster RJ45-kontakten for å nå porter i bakre rad med en patchkabel. Et vinklet panel reduserer bøyeradiusspenningen. Installasjoner med høy tetthet med 48 eller flere porter per stativenhet drar nytte av vinklede paneler.

Fiberoptiske patchpaneler

Fiberplatepaneler er fundamentalt forskjellige fra kobberpaneler. De bruker ikke punchdown-avslutninger i det hele tatt. I stedet rommer de fiberoptiske kontakter – LC, SC, ST eller MPO – enten som forhåndsterminerte pigtails som er fusjonsspleiset til innkommende fibertråder inne i panelet, eller som forhåndsterminerte kassetter som klikker inn i et chassis. Panelkroppen gir et beskyttende hus for fiberendene og et feste for koblingsadaptere som lar patchkabler kobles til. Rengjøring av fiberkoblinger med riktig IEC 61300-3-35-kompatible verktøy før hver tilkobling er obligatorisk - forurensede fiberendesider forårsaker innsettingstap som overstiger hele tapsbudsjettet til en kobling.

Cat5e vs Cat6 vs Cat6A patchpaneler: ytelsesforskjeller

Kabelkategorien du installerer avgjør hvilken patchpanelkategori du trenger. Blanding av kategorier – for eksempel å installere Cat6-kabel, men avsluttes i et Cat5e patchpanel – begrenser hele kanalen til Cat5e-ytelse. Hver komponent i kanalen må oppfylle eller overgå målkategorien.

Cat6A patchpaneler er fysisk større enn Cat5e- eller Cat6-paneler fordi Cat6A-kabler er betydelig tykkere – typisk 7–8 mm ytre diameter mot 5–6 mm for Cat6. Et Cat6A 24-ports panel tar ofte opp tilsvarende 1,5U reell rackplass på grunn av de ekstra kabelhåndteringskravene på baksiden. Planlegg rackoppsettet ditt deretter.

Hvordan patchpaneler kobles til brytere og sluttenheter

Et patchpanel i seg selv utfører ingen veksling eller ruting. Det er et rent passivt terminerings- og krysskoblingspunkt. Å forstå hvordan den sitter i nettverksbanen tydeliggjør hvorfor riktig kabling betyr så mye.

Hele kanalen fra en nettverkssvitsj til en arbeidsstasjon eller IP-kamera går som følger:

1. Nettverkssvitsjport → kort patchkabel (vanligvis 1–3 fot) → RJ45-port for patchpanel foran
2. Patch panel IDC terminering → horisontal kabel ført gjennom vegger/tak/rør
3. Horisontal kabelføring → vegguttak RJ45-kontakt (eller overflatemonteringsboks)
4. Veggkontakt → kort patchkabel → sluttenhet (PC, telefon, AP, kamera)

TIA-568 definerer maksimal permanent kobling (fra patchpanel IDC til vegguttak IDC) som 90 meter , med de resterende 10 meterne fordelt over alle patchkabler i kanalen for å nå den totale kanalmaksimum på 100 meter. Å overskride 90 meter på horisontal løp er et standardbrudd som vil forårsake tilfeldige feil ved Gigabit-hastigheter, selv om kabelen tester ren ved lavere frekvenser.

Patch-kablene som kobler bryteren til panelet, og vegguttaket til enheten, må også samsvare med kanalkategorien. Å bruke en Cat5e patchkabel i en Cat6A-kanal skaper en flaskehals på det spesifikke punktet i kanalen. Bruk alltid kategoriklassifiserte patchkabler som samsvarer med den installerte horisontale kablingen.

Vanlige ledningsfeil og hvordan du unngår dem

Felterfaring viser at de samme feilene dukker opp gjentatte ganger i oppdateringspanelinstallasjoner, fra små hjemmeoppsett til store bedriftsbygg. Å vite hva du skal se etter sparer timevis med feilsøking.

Blander T568A og T568B på samme kjøring

Hvis du kobler patchpanelenden til T568B og vegguttaket til T568A, har du laget en utilsiktet krysskabel. Moderne brytere med Auto-MDIX kan ofte kompensere, men dette er ikke garantert for alle enheter, og det skaper forvirring under fremtidig vedlikehold. Hver kabelføring må bruke samme standard i begge ender.

Overdreven løsing av par

Dette er den vanligste ytelsesnedsettende feilen. Å trekke par fra hverandre mer enn den tillatte avstanden for å gjøre dem lettere å plassere i IDC-spor ødelegger krysstaleavvisningen som den tvunnede pargeometrien gir. Ved 100MHz går dette ofte ubemerket hen. Ved 500MHz (Cat6A) forårsaker det feil. Oppretthold vridningen innenfor 13 mm fra IDC for Cat5e og 9,5 mm for Cat6 og over.

Del par

Et delt par oppstår når for eksempel den hvite/grønne lederen plasseres i stift 1-sporet, men den grønne lederen plasseres i stift 4-sporet i stedet for stift 3. Lederne er fra forskjellige par. En grunnleggende kontinuitetstester viser at dette er riktig - alle åtte pinnene ser ut til å være tilkoblet. Men en skikkelig ledningskarttester oppdager det delte paret fordi det måler elektrisk parbalanse. Delte par forårsaker alvorlig krysstale som fullstendig ødelegger Gigabit-ytelsen selv om et enkelt koblingslys vises grønt.

Dårlig strekkavlastning

Kabler som er løst bak et lappepanel vil bli tråkket på, trukket og viklet sammen av alle som jobber i stativet. Et enkelt skarpt trekk i en kabel som ikke er strekkavlastet kan løsne en punchdown-terminering nok til å skape en intermitterende tilkobling - en av de vanskeligste feilene å spore opp fordi den vises og forsvinner med vibrasjoner og temperaturendringer.

Ingen dokumentasjon

Et umerket patchpanel er en tikkende bombe for fremtidige nettverksadministratorer. Uten et port-til-sted-kart krever hver flytting eller feilsøkingsøking fysisk sporing av kabler. Merk hver patchpanelport og hver kabel i begge ender før stativet lukkes. Bruk konsekvente navnekonvensjoner – etasje, romnummer, utsalgsnummer – og sikkerhetskopier dokumentasjonen i et nettverksadministrasjonssystem eller til og med et delt regneark.

Patch Panel Kabling i virkelige scenarier

Prinsippene ovenfor gjelder universelt, men den spesifikke tilnærmingen varierer med størrelse og type installasjon.

Lite kontor eller hjemmekontor oppsett

Et typisk SOHO-oppsett kan innebære et 12-porters eller 24-porters Cat6 patchpanel i et lite veggmontert stativ, med kabelføringer til 6–12 vegguttak i hele rommet. Total kabellengde er vanligvis godt under 30 meter, så Cat6 er mer enn tilstrekkelig. En enkelt 8-ports eller 16-porters svitsj er patch-kabelet fra fronten av panelet. Hele prosjektet – inkludert boring, kabelføring gjennom vegger, terminering og testing – tar en erfaren person omtrent 4–8 timer for en 10-ports installasjon. Materialkostnadene for denne skalaen er omtrent $80–$200 USD avhengig av kabel- og maskinvarekvalitet.

Enterprise Floor Distribusjon

I et næringsbygg huser et telekomrom (TR) i hver etasje typisk et 2-stolper eller 4-stolper rack med 2–4 patchpaneler med totalt 96–192 porter, som mater alle horisontale kabelføringer til gulvet. Disse panelene kobles via patchkabler til en eller flere aksesslagsbrytere. Svitsjene kobler opplink via fiber eller 10GbE kobber til en distribusjonslagssvitsj i hoveddatarommet. Et strukturert kablingsprosjekt av denne skalaen for en enkelt 10 000 sq ft etasje kan innebære 150–200 kabeltrekk, som alle må testes og dokumenteres i henhold til TIA-568 kanalytelsesstandarder før aksept. Typiske prosjektkostnader i denne skalaen varierer fra $ 15 000 til $ 40 000 USD avhengig av kabelkategori, lokale arbeidspriser og krav til rørledninger.

Datasenter Top-of-Rack Patching

I et datasenter blir patchpaneler ofte erstattet av strukturerte kablingskassetter og trunkkabler. Forhåndsterminerte MPO-fiberstammer forbinder rader med stativer via overliggende kabelbakker, og avsluttes i fiberkassettmoduler som presenterer LC-porter på forsiden av et 1U panelchassis. Denne tilnærmingen gjør at en hel 12- eller 24-fiberstamme kan distribueres med ett enkelt trekk og en enkelt push-in-kassett, noe som reduserer installasjonstiden dramatisk i miljøer med høy tetthet. Forhåndsterminerte fibersammenstillinger er fabrikktestet og sertifisert , eliminerer risikoen for feltavslutningsfeil i miljøer der nedetid koster tusenvis av dollar per minutt.

Vedlikehold og feilsøking av et kablet patchpanel

Når et patchpanel er koblet til og sertifisert, er løpende vedlikehold minimalt – men det er ikke null. Fysiske forbindelser forringes over tid gjennom oksidasjon, vibrasjoner og mekanisk påkjenning fra gjentatte innsettinger og fjerning av patchkabel.

• Bytt patchkabler, ikke paneltermineringer, når en port svikter. I de aller fleste tilfeller er en død port en skadet patchkabel eller en skadet switchport – ikke en mislykket punchdown-terminering. Bytt patchkabelen først. Hvis problemet følger kabelen, bytt ut kabelen. Hvis problemet følger porten, test med en annen svitsjport før du fordømmer oppsigelsen av patchpanelet.
• Hold støv unna ubrukte porter. Støvakkumulering inne i RJ45-jekker - spesielt i miljøer med dårlig luftfiltrering - øker kontaktmotstanden over år. Blanke portinnsatser er billige og forhindrer dette helt. En 100-pakke med tomme portinnsatser koster omtrent $8–$12 og bør installeres i hver ubrukte port fra dag én.
• Test på nytt etter fysisk arbeid i nærheten av stativet. Hver gang noen jobber i eller rundt stativet – legger til utstyr, legger om kabler, rengjør – kjør en stikkprøvetest av kabler som ble håndtert. Fysisk kontakt med en kabel som har en marginal terminering kan gjøre en grenseforbindelse til en åpen feil.
• Hold dokumentasjonen oppdatert. Hver portendring, enhetsflytting eller ny kabelføring må gjenspeiles i portdokumentasjonen. Foreldet dokumentasjon er verre enn ingen dokumentasjon fordi det skaper falsk tillit. Gjør dokumentasjonsoppdateringer til et nødvendig trinn før du lukker en nettverksbyttebillett.

Et riktig kablet og dokumentert nettverkspatchpanel er grunnlaget for en håndterbar, pålitelig nettverksinfrastruktur. Disiplinen som ble brukt under den første installasjonen – riktig ledningsstandard, riktige grenser for uttvinning, faste punchdowns, grundig testing og fullstendig merking – betaler seg hver gang det er behov for en nettverksendring eller en feil må spores. Å kutte hjørner under terminering skaper gjeld som nettverksteamet vil betale ned for hele installasjonens levetid.
