Hvilke verktøy trenger jeg for å installere et patchpanel?

Verktøyene du trenger for å installere et oppdateringspanel: Et direkte svar

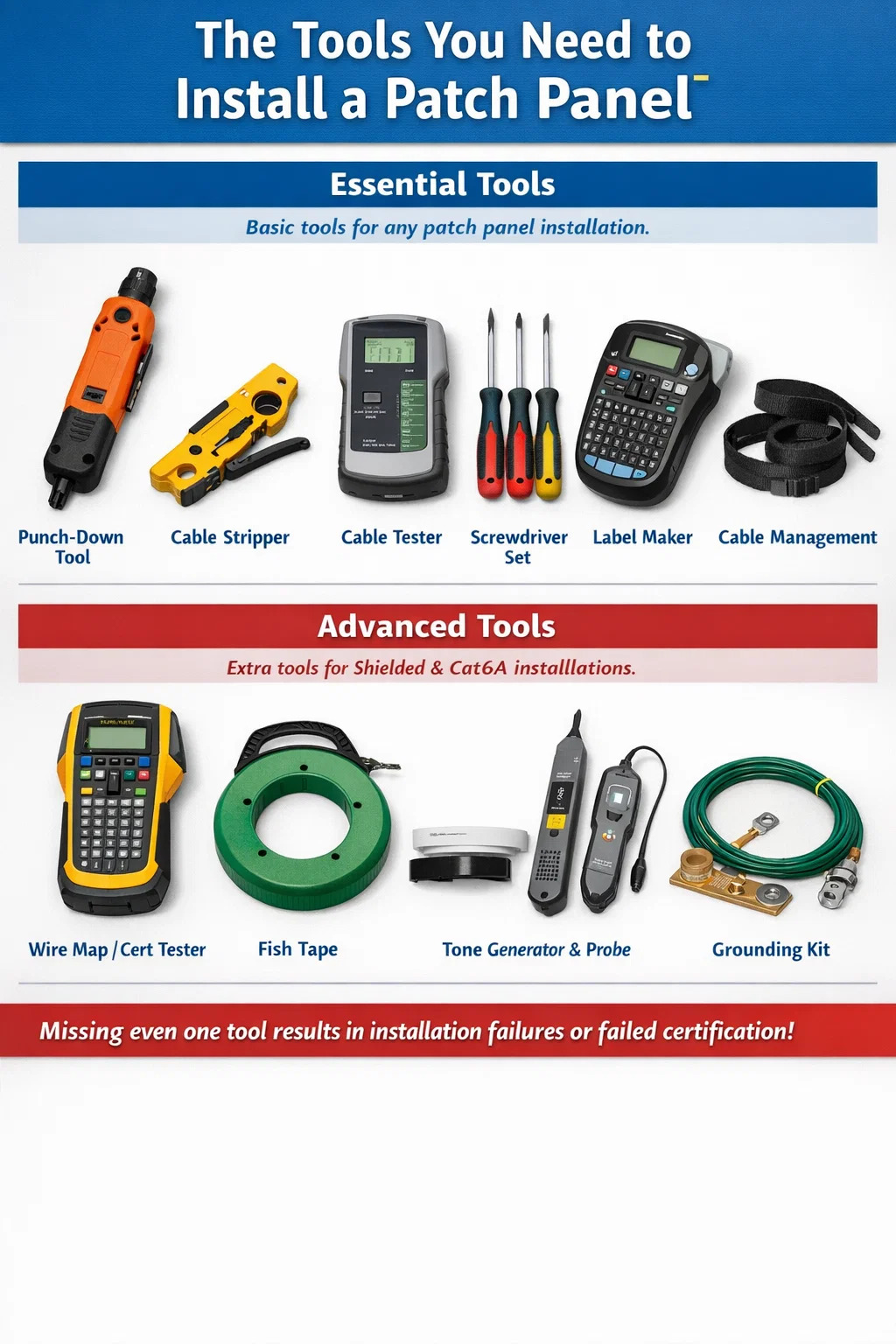

For å installere en nettverkspatchpanel , trenger du et stanseverktøy, en kabelstriper, en kabeltester, et skrutrekkersett, en merkemaskin og en kabelhåndteringsløsning som borrelås eller kabelbånd. For mer krevende installasjoner – spesielt Cat6A eller skjermet kabling – vil du også ha en ledningskarttester eller en full sertifiseringstester, et fisketape eller kabeltrekk og en tonegenerator med sonde. Dette er ikke tilleggsutstyr. Hvis du mangler én av dem, resulterer det i enten en mislykket installasjon, en ikke-sertifisert kanal eller et vedlikeholdsproblem som dukker opp måneder senere.

Avsnittene nedenfor bryter ned hvert verktøy i detalj, forklarer hvorfor det er viktig, og gir spesifikke produktanbefalinger og ytelsesreferanser slik at du kan ta informerte kjøpsbeslutninger før jobben starter.

Punch-Down-verktøyet: Det mest kritiske instrumentet på jobben

Punch-down-verktøyet er det viktigste enkeltutstyret for enhver installasjon av patchpanel. Den setter individuelle ledere inn i 110-stil IDC-blokkene (isolasjonsforskyvningskontakt) på baksiden av panelet. Når verktøyet slår ned, kutter et blad samtidig overflødig ledning og tvinger lederen inn i en tett elektrisk forbindelse med IDC-terminalen. Gjøres det riktig, gir dette en gasstett tilkobling som er klassifisert for hele livssyklusen til kabelsystemet – ofte 20 år .

Det er to primære punch-down-verktøytyper: slag og ikke-støt. Slagverktøy bruker en fjærbelastet mekanisme som gir en kalibrert slagkraft. Slagfrie (manuelle) verktøy krever at installatøren påfører trykk for hånd. For profesjonelle installasjoner av nettverkspatchpaneler, bruk alltid et nedslagsverktøy. Håndtrykkverktøy produserer inkonsekvent setedybde, noe som direkte oversettes til variabelt innsettingstap og nær-ende krysstale (NEXT) feil under kanalsertifisering.

Velge riktig blad

Slagnedstansingsverktøy aksepterer utskiftbare blader. De to vanligste er 110-bladet og Krone-bladet. Nesten alle nordamerikanske patchpaneler bruker blokker i 110-stil , så et 110 blad er standard utgangspunkt. Europeiske og enkelte internasjonale installasjoner kan bruke Krone-blokker. Bekreft blokktypen som er trykt på baksiden av panelet før du kjøper kniver. Bruk av feil blad vil fysisk skade IDC-terminalene og ødelegge den elektriske forbindelsen.

De fleste slagverktøy har en høy/lav kraftvelger. Høy kraft brukes til innledende avslutninger på stive Cat6A-ledere. Lav kraft fungerer for Cat5e-tråd med lettere tykkelse eller for å sette tilbake en leder som ikke satte seg helt på den første passasjen. Fluke Networks, Paladin Verktøys og Klein Tools tilbyr alle pålitelige slagverktøy i prisklassen $30–$120, med alternativer av profesjonell kvalitet fra Fluke og Ideal Industries som går høyere.

Ergonomi er viktig for store jobber

På en jobb med 200 oppsigelser blir verktøyergonomi en reell faktor. Billige punch-down verktøy med håndtak av hardt plast forårsaker håndtretthet som fører til forhastede avslutninger og manglende sitteplasser. Verktøy med gummibelagte grep og dempet støttilbakeslag – slik som Fluke Networks D914S eller Klein Tools VDV427-300 – reduserer repeterende belastning betydelig. Hvis du avslutter mer enn 100 porter i en enkelt økt , invester i et verktøy med ergonomisk håndtak. Premien på $30–$50 betaler seg raskt tilbake i nøyaktighet og redusert etterarbeid.

Verktøy for kabelstripper og ledningsforberedelse

Før en leder berører en nedstanset blokk, må kabelkappen fjernes rent. En dedikert kabelstriper - ikke en verktøykniv, ikke en saks - er det riktige verktøyet for dette trinnet. Kabelstrippere for tvunnet kabling er designet for å skåre kappen på en kontrollert dybde, slik at bladet aldri får kutt i lederne eller parisolasjonen under.

Hakkede ledere er en av de viktigste årsakene til marginale eller mislykkede kanaltester. Et hakk reduserer lederens tverrsnittsareal, øker motstanden og skaper en reflekterende diskontinuitet som viser seg som en returtapsfeil på en sertifiseringstester. Nicket er kanskje ikke synlig for det blotte øye, men en Fluke DSX-8000 eller lignende tester vil flagge det hver gang.

Rotary Strippers vs Blade Strippers

Roterende kabelfjernere vikler rundt kabelen og snitter kappen mens du roterer verktøyet. Dette gir en ren, jevn snittlinje rundt hele jakkens omkrets. Strippere i bladstil lager et enkelt langsgående kutt og krever at installatøren skreller jakken tilbake. Begge fungerer godt i erfarne hender. Roterende verktøy fra Jonard Tools (modell UST-100) og Klein Tools (VDV110-095) er mye brukt i kommersielle installasjoner og kostnader under $25 .

Spesielt for Cat6A-kabel er jakken tykkere og stivere enn Cat5e eller Cat6. Sørg for at stripperens bladdybde er justerbar, eller kjøp en stripper spesielt vurdert for Cat6A. Flere produsenter selger combo strippere som håndterer både Cat5e/6 og Cat6A med en enkel bladdybdejusteringsskrue.

Saks og flush cutters

En skarp saks eller en flat-cut diagonal tang er nødvendig for å trimme spline (den interne separatoren som finnes i mange Cat6-kabler) og for å rydde opp lederender før innsetting. Spline, hvis den ikke trimmes tilbake i flukt med jakkekanten, kan skyve individuelle par fra hverandre under avslutningen og føre til at pargeometrien forskyves nok til å påvirke NESTE-verdiene. Et par $10–$15 med flush cutters i elektronikkkvalitet håndterer dette rent og presist.

Skrutrekkere og rackmonteringsutstyr

Et nettverkspatchpanel monteres i et 19-tommers EIA-stativ eller veggmontert kabinett ved hjelp av standard rackskruer. De fleste stativer aksepterer enten M6-skruer eller 10-32 skruer, avhengig av stativprodusenten og modellen. Du trenger den riktige skrutrekkeren - vanligvis en # 2 Phillips eller en flathead - pluss de matchende stativmutrene og -skruene.

Burmuttere er det vanligste stativmonteringsutstyret i 19-tommers utstyrsstativ. De klikker inn i rackskinner med firkantede hull og aksepterer M6-skruer. Å installere burmuttere uten riktig innsettingsverktøy for burmutter er smertefullt – de skarpe kantene på mutteren vil kutte fingrene ved gjentatte installasjoner. A dedikert burmutterverktøy koster $5–$15 og eliminerer både smerten og risikoen for å miste burmuttere i stativet under installasjonen.

Momentkrav

Overstramming av stativskruer fjerner burmuttere og forvrider lappepanelets monteringsører. Understramming etterlater paneler løse, noe som forårsaker vibrasjonsskader over tid og skaper sikkerhetsfarer i seismiske soner. De fleste rack-maskinvarespesifikasjoner krever 0,5–0,8 Nm dreiemoment på M6 stativskruer. En grunnleggende momentskrutrekker med et stjernebitssett sikrer konsistent dreiemoment uten gjetting, spesielt nyttig når du installerer paneler i høyvibrasjonsmiljøer som industrianlegg eller datasentre med kjølevifter med hevet gulv som kjører kontinuerlig.

Kabeltester og sertifiseringsutstyr

Når nettverkspatchpanelet er avsluttet og montert, må hver port testes. Hvilken type tester du trenger avhenger av om du utfører en kontinuitetssjekk eller en full kanalsertifisering.

Grunnleggende ledningskarttestere

En ledningskarttester sjekker at alle åtte lederne i en tvunnet parkabel er koblet riktig fra ende til ende – ingen åpninger, ingen kortslutninger, ingen omvendte par og ingen delte par. Dette fanger opp de vanligste punch-down-feilene til et prispunkt som er tilgjengelig for alle: anstendige ledningskarttestere fra Klein Tools, Fluke Networks og TREND Networks er tilgjengelig for $30–$150 . Fluke Networks MicroMapper og Klein Tools VDV501-851 er begge pålitelige alternativer for grunnleggende verifiseringsarbeid.

Trådkarttesting alene er ikke tilstrekkelig for å sertifisere en kanal for Cat6, Cat6A eller noen vurdert ytelsesstandard. Det bekrefter bare fysisk kontinuitet, ikke elektrisk ytelse. For en profesjonell installasjon der sluttbrukeren forventer en garanti- eller sertifiseringsrapport, trenger du en ytelsestester.

Sertifiseringsklasse felttestere

Sertifiseringstestere måler alle parametere som kreves av TIA-568.2-D og ISO/IEC 11801: innsettingstap, NEXT, FEXT, PSNEXT, returtap, forplantningsforsinkelse og forsinkelsesskjevhet. Fluke Networks DSX-8000 er bransjens benchmark, i stand til å sertifisere Cat8-kanaler i under 10 sekunder per kanal . IDEAL Industries SignalTEK NT og TREND Networks LanTEK IV er konkurransedyktige alternativer til lavere prispunkter.

Sertifiseringstestere er dyre – Fluke DSX-8000 koster over $9 000 – men utleieprogrammer fra store leverandører og verktøyutleiefirmaer gjør dem tilgjengelige for individuelle prosjekter. For entreprenører som installerer nettverkspatchpaneler regelmessig, er det å eie en sertifiseringstester en direkte forretningsinvestering. En enkelt mislykket kanal som krever omarbeid koster mer i arbeidskraft enn en måned med verktøyleie.

Fibertestverktøy

Hvis patchpanelinstallasjonen din inkluderer fiberkeystone-moduler eller forhåndsterminerte fiberkassetter, trenger du også et optisk tapstestsett (OLTS) og ideelt sett et optisk tidsdomenereflektometer (OTDR). En OLTS måler ende-til-ende-innsettingstap i dB og bekrefter at koblingen oppfyller kanalbudsjettet. En OTDR identifiserer plasseringen og omfanget av individuelle hendelser – koblinger, skjøter, bøyer – langs fiberløpet. OLTS-enheter på inngangsnivå fra EXFO, AFL og Fluke Networks starter kl rundt $800–$1500 for single-mode/multimode combo testere.

Tonegenerator og sonde (toner og stav)

En tonegenerator og induktiv sonde – ofte kalt en toner og stav eller rev og hund – er avgjørende for å spore umerkede kabler og identifisere hvilken kabelføring som kobles til hvilken patchpanelport. Tonegeneratoren kobles til den ene enden av en kabel og sender et hørbart tonesignal nedover ledningen. Den induktive sonden oppdager signalet uten å kreve fysisk kontakt, slik at du kan skanne en bunt med kabler og identifisere den riktige med den høyeste tonen.

Dette verktøyet er ikke omsettelig i ettermonterings- eller oppgraderingsprosjekter der eksisterende kabling mangler dokumentasjon. Selv i nye installasjoner hjelper det å ha en toner raskt med å bekrefte at en spesifikk kabel fra en stikkontakt har landet på riktig patchpanelport før terminering. Pålitelige tonegeneratorer og prober fra Fluke Networks (Pro3000), Klein Tools (VDV500-820) og TREND Networks er tilgjengelig i $50–$150 rekkevidde .

Noen avanserte ledningskarttestere inkluderer tonegenereringsevne, noe som reduserer antallet separate verktøy som trengs på jobben. Sjekk funksjonslisten til testeren før du kjøper en frittstående toner for å unngå overflødig utstyr.

Etikettmaskin og dokumentasjonsverktøy

Hver port på et nettverkspatchpanel må merkes ved installasjonstidspunktet. Å prøve å merke med tilbakevirkende kraft – etter at stativet er fullt og patch-ledninger er på plass – er betydelig vanskeligere og gir resultater av lavere kvalitet. En dedikert merkemaskin som produserer varmekrympende eller laminerte etiketter er et standardverktøy for enhver profesjonell kablingsjobb.

Brady og HellermannTyton produserer etikettskrivere spesielt utviklet for nettverkskablingsinfrastruktur. Brady BMP21-PLUS og HellermannTyton TAG-IT er begge mye brukt i kommersielle installasjoner. Disse skriverne aksepterer etikettkassetter som er kompatible med lappepaneletikettstrimler, kabelomslagsetiketter og portflagg. Etikettene skal inneholde portidentifikatoren, destinasjonsuttaket og kabelkategorien. A konsekvent merkeordning brukt fra dag én reduserer feilsøkingstiden med timer i løpet av systemets levetid.

Kabelplan og As-Built-dokumentasjon

En merkevare produserer de fysiske etikettene. Den medfølgende kabelplanen – et regneark eller database som kartlegger hver portidentifikator til dens fysiske opprinnelse, kabelkategori, installasjonsdato og testresultat – er dokumentasjonen som gjør etikettene nyttige. De fleste sertifiseringstestere kan eksportere testresultater direkte til en PC i PDF- eller CSV-format. Integrering av disse resultatene i en kabelplan skaper en fullstendig, kontrollerbar oversikt over installasjonen. Denne dokumentasjonen kreves for de fleste produsentens systemgarantier og forventes av bedriftens IT-avdelinger som en leveranse på ethvert avtalt kablingsprosjekt.

Kabelhåndteringsverktøy og tilbehør

Installering av et nettverkspatchpanel handler ikke bare om selve panelet – det inkluderer administrasjon av kabelføringene som føres inn på baksiden av panelet og patchkablene som kobler frontportene til nettverksutstyr. Dårlig kabelhåndtering er et av de vanligste problemene i installerte nettverk og et av de enkleste å forebygge med de riktige verktøyene for hånden.

Borrelåsbånd og krok-og-løkkestropper

Borrelåskabelbånd er det foretrukne festemiddelet for bunting av kabelløp i enhver installasjon som overholder TIA-569 eller ISO/IEC 14763 kabelstyringsstandarder. Plastglidebånd, når de strammes for hardt, deformerer kabelkappen og komprimerer parene på innsiden, øker krysstale og potensielt forårsaker kanalsertifiseringsfeil. Borrelåsbånd påfører ingen trykkkraft og kan flyttes så mange ganger som nødvendig. Panduit og HellermannTyton produserer begge borrelåsprodukter som er spesifikt vurdert for bruk av strukturert kabling. En pose med 100 borrelåsbånd koster $10–$20 og håndterer administrasjonsbehovene til en typisk 24-ports panelinstallasjon.

Horisontale kabelforvaltere

En 1U horisontal kabelmanager montert rett over eller under hvert patchpanel holder front-patch-snorene organisert og forhindrer dem i å henge ned på tilstøtende utstyr. Uten kabelmanagere skaper et 48-ports panel med 48 patch-ledninger en masse kabler som blokkerer luftstrømmen, gjør portidentifikasjon vanskelig og floker seg sammen hver gang en enkelt ledning må flyttes. Kabelledere med fingerkanaler (plastfingre som fører ledninger side til side) er det mest effektive formatet og er tilgjengelig fra produsenter av Panduit, Leviton og generisk stativtilbehør for $15–$60 per 1U-enhet .

J-kroker og kabelstøtte maskinvare

Bak patchpanelet trenger de innkommende kabelføringene støtte med jevne mellomrom for å forhindre at vekten av kabelbunten trekker i avslutningene. J-kroker – salformede støtter av plast eller metall som festes til stativskinner, kabelskinnestrukturer eller veggstendere – holder kabelbunter uten å komprimere dem. TIA-569 anbefaler støttepunkter hver 4–5 fot (1,2–1,5 meter) langs horisontale kabelføringer. J-kroker er rimelige ($0,50–$2,00 hver), men må installeres før kablene kjøres, noe som gjør dem til et planleggingselement like mye som et verktøy.

Fisketape, kabeltrekkverktøy og tilgangsutstyr

Med mindre kabelføringene allerede er forhåndstrukket til patchpanelet, trenger du verktøy for å føre kabler gjennom vegger, over tak og gjennom rør. De spesifikke verktøyene avhenger av installasjonsmiljøet, men følgende er konsekvent nødvendig.

Fiskebånd

En fisketape er en lang, halvstiv stål- eller glassfibertape som kan skyves gjennom rør- eller vegghulrom for å skape en trekkbane. Når fisketapen når målpunktet, festes kabelen til tapen og trekkes tilbake gjennom. Fiskebånd i stål Lengder på 50 fot og 100 fot håndtere de fleste kommersielle installasjonsscenarier. Fiskebånd i glassfiber er foretrukket i miljøer med strømførende elektriske ledninger i nærheten fordi glassfiber er ikke-ledende. Klein Tools, Greenlee og Milwaukee produserer alle pålitelige fisketapeprodukter.

Glødestenger og Flex Bits

Glødestenger er skyvestenger i glassfiber som brukes til å navigere kabel gjennom åpne takplenumsrom der en fisketape ville være for stiv til å manøvrere rundt hindringer. De kobles ende-til-ende i seksjoner som vanligvis er 4 fot lange, og tillater løp av 20–30 fot eller mer gjennom trange rom over tak. Fleksible bits – lange, fleksible borkroneforlengelser – brukes til å bore gjennom brannstoppere, topplater og vegghulrom på steder der standard borkroner ikke kan nå.

Trinnstige og sikkerhetsutstyr

De fleste installasjoner av nettverkspatchpaneler involverer arbeid i høyden – over takplater, på toppen av stigestativ eller å nå inn i toppen av høye utstyrsstativ. En 6-fots trinnstige i glassfiber er et standard monteringsutstyr. I datasentre med hevede gulv eller høye stativer med åpen ramme er en stabil plattformtrinnsstol like viktig. Personlig verneutstyr inkludert vernebriller (for å bore og slå ned ledere som kan smekke og bli prosjektiler) og kuttbestandige hansker (for håndtering av kabelkanter og stativskinner) skal brukes under hele installasjonen.

Komplett verktøyliste etter installasjonsfase

Tabellen nedenfor organiserer de nødvendige verktøyene etter fase av en typisk nettverkspatch-panelinstallasjon, fra kabeltrekking til sluttdokumentasjon. Bruk dette som en sjekkliste før jobben for å sikre at ingenting mangler før arbeidet begynner.

Verktøy spesifikt for skjermede og Cat6A patchpanelinstallasjoner

Skjermet tvunnet par (STP) kabling og Cat6A-installasjoner har spesifikke verktøykrav utover standardsettet. Å ignorere disse forskjellene fører til jordingsfeil, brudd på skjermkontinuitet og sertifiseringstestfeil som er kostbare å diagnostisere og fikse i ettertid.

Skjermet kabelprep-verktøy

STP-kabelen har en folie eller flettet skjerm som vikler rundt alle fire parene. Etter stripping av kappen, må denne skjermen brettes forsiktig tilbake over kabelkappen uten å rive den, og deretter festes til det skjermede patchpanelets metalliske koblingshus under terminering. For dette trinnet trengs en tang med finspiss og et dedikert skjermet keystone-jack-avslutningsverktøy (levert av panelprodusenten). Forsøk på å brette og feste skjoldet med bare hender gir inkonsekvent skjoldkontakt, noe som motvirker formålet med skjermet kabling.

Jordingsverktøy og maskinvare

Et skjermet nettverkspatchpanel må kobles til rackets jordingsbuss, som igjen kobles til bygningens telekommunikasjonsjording og bindingssystem (som definert i TIA-607-C). Dette krever en jordingsleder (minimum 6 AWG kobber for stativ-til-jord-binding i de fleste kommersielle installasjoner), et klemmeverktøy og de riktige kompresjonsklossene. Et multimeter brukes til å bekrefte kontinuiteten til jordingsbanen fra panelet til hovedjordingselektroden. Hvis jordbanen er åpen eller overstiger 1 ohm motstand, vil ikke skjermingssystemet fungere som designet.

Cat6A-spesifikke hensyn

Cat6A-kabelen er betydelig større i diameter enn Cat6—vanligvis 7–8 mm vs. 5–6 mm – og krever større kabelhåndteringstilbehør (bredere J-kroksadler, kabelforvaltere med høyere kapasitet) og et nedstansingsverktøy satt til høy kraft for de stivere 23 AWG-lederne. Den økte diameteren betyr også at et 48-porters Cat6A kablet panel vil ha en mye tykkere kabelbunt bak seg enn et tilsvarende Cat6 panel. Bakre kabelhåndteringsplass må planlegges tilsvarende, med minst 3–4 tommer fri dybde bak panelet for bunthåndtering.

Sikkerhetsverktøy og personlig verneutstyr

Installasjon av patchpanel er en fysisk handelsjobb med reell skaderisiko. Følgende PPE og sikkerhetsverktøy bør være en del av hvert installatørsett.

• Vernebriller: Nødvendig ved boring, nedstansing av ledere og kapping av kabel. Trådender og kappefragmenter kan bli høyhastighetsprosjektiler.
• Kuttbestandige hansker (nivå A4 eller høyere): Rackskinner og utstansede kanter har skarpe grader. Kuttbestandige hansker vurdert til ANSI/ISEA 105 nivå A4 gir tilstrekkelig beskyttelse uten å vesentlig svekke fingerferdigheten for kabelhåndtering.
• N95 åndedrettsvern: Nødvendig ved arbeid i takplenum med glassfiberisolasjon, spray branntetting eller ansamlinger av støv og partikler.
• Knebeskyttere: Avslutning av kabler på gulvnivå patchpaneler i veggmonterte kabinetter krever vedvarende knestående. Knebeskyttere av profesjonell kvalitet reduserer tretthet og forhindrer skader på betong- eller flisgulv.
• Hodelykt eller arbeidslys: Baksiden av et stativ er mørkt. En hodelykt gir begge hendene fri for kabelarbeid og eliminerer behovet for en hjelper til å holde en lommelykt.
• Ikke-ledende trinnstige: Glassfiberstiger er obligatoriske når du arbeider i nærheten av strømførende elektrisk utstyr. Aluminiumsstiger utgjør en risiko for elektrisk støt i serverrom der strømfordelingsenheter (PDUer) og UPS-systemer er installert.

Startsett vs. profesjonelt sett: Hva bør du budsjettere

For noen som installerer et lite hjemme- eller lite kontornettverkspatchpanel for første gang, dekker et minimalt verktøysett det viktigste uten unødvendige kostnader. For en profesjonell installatør som regelmessig distribuerer patchpaneler på tvers av kommersielle prosjekter, leverer et komplett sett kvaliteten og hastigheten som profesjonelt arbeid krever.

For profesjonelle entreprenører som ikke kan rettferdiggjøre å kjøpe en sertifiseringstester direkte, koster det vanligvis å leie fra Fluke Networks direkte eller gjennom autoriserte leiepartnere $150–$300 per uke , noe som gjør sertifisering økonomisk tilgjengelig selv for enkeltprosjektbruk.
