Hva er de to typene patchpaneler?

De to typene patchpaneler: et direkte svar

De to hovedtypene lappepaneler er kablede (faste) patchpaneler og modulære (keystone) patchpaneler . Disse to kategoriene danner grunnlaget for strukturert kabling i praktisk talt alle datasentre, serverrom og kommersielle nettverksinstallasjoner. Det er viktig å forstå forskjellen mellom dem før du kjøper et nettverkspatchpanel eller designer et kablingsoppsett, fordi feil valg kan skape unødvendige kostnader, lite fleksibilitet eller ytelsesproblemer.

Et kablet patchpanel leveres med kabler som allerede er avsluttet på baksiden av panelet på fabrikken. Et modulært patchpanel, på den annen side, leveres som en tom ramme som aksepterer utskiftbare keystone-kontakter, slik at installatøren kan velge koblingstyper, kategorier og til og med blande medietyper i et enkelt panel. Begge tjener den samme kjernefunksjonen – organisering og ruting av nettverkstilkoblinger – men de gjør det på fundamentalt forskjellige måter og passer til forskjellige distribusjonsscenarier.

Kablede patchpaneler: forhåndsterminert og klar til å distribueres

Et kablet patchpanel, noen ganger kalt et fast eller punch-down patchpanel, har sine bakre porter allerede avsluttet med 110-stil punch-down blokker eller lignende kontakter. Kabelen går fra feltet – vegguttak, kabelbakker, gulvbokser – slås ned direkte på disse blokkene ved hjelp av et nedstansingsverktøy. Fronten på panelet avslører standard RJ45-porter der korte patchkabler kobler utstyr til resten av nettverket.

Denne typen nettverkspatchpanel er den tradisjonelle arbeidshesten for strukturert kabling. Den er allment tilgjengelig i 24-porter og 48-porter konfigurasjoner , og de fleste modellene opptar enten 1U eller 2U rackplass. Standardalternativer er vurdert for Cat5e, Cat6 eller Cat6A ytelse, med Cat6A paneler som kan støtte 10 Gigabit Ethernet over avstander opptil 100 meter .

Fordeler med kablede patchpaneler

• Lavere forhåndskostnad per port sammenlignet med modulære alternativer
• Konsekvent termineringskvalitet på fabrikknivå på tvers av alle porter
• Enklere installasjonsprosess for storskala enhetlige utplasseringer
• Påvist pålitelighet i miljøer med tusenvis av installerte porter
• Bred tilgjengelighet fra leverandører inkludert Panduit, Leviton, Belden og CommScope

Begrensninger for kablede patchpaneler

Den største ulempen er manglende fleksibilitet. Hver port på et kablet panel er den samme kontakttypen. Hvis du trenger en blanding av Cat6 kobberporter sammen med fiber- eller koaksialtilkoblinger, kan du ikke oppnå det innenfor et enkelt kablet panel. I tillegg, hvis en enkelt port blir skadet, betyr å erstatte den vanligvis å bytte ut eller avslutte hele panelet eller i det minste den individuelle blokken. For miljøer hvor kabelkravene utvikler seg ofte, blir denne stivheten et reelt driftsproblem.

Kablede patchpaneler er best egnet for store kontordistribusjoner, skolenettverk og industrielle miljøer hvor hundrevis av identiske kobberløp må avsluttes raskt og kostnadseffektivt. Et typisk 48-ports Cat6 kablet panel kan koste så lite som $30–$80, noe som gjør det attraktivt for budsjettsensitive prosjekter.

Modulære patchpaneler: Fleksible og fremtidsklare

Et modulært patchpanel er et tomt chassis, vanligvis tilbys i 12, 24 eller 48-ports rammer, designet for å akseptere individuelle keystone-jack. Hvert spor i rammen kan inneholde en annen type jack-Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaksial F-type, eller til og med USB eller HDMI keystone-moduler. Dette gjør det modulære nettverkspatchpanelet til det mest allsidige alternativet som er tilgjengelig innen strukturert kabling i dag.

Installasjon innebærer å feste de valgte keystone-kontaktene inn i panelrammen, og deretter avslutte hver jekk individuelt. Selve jekkene kan slås ned, uten verktøy eller forhåndstermineres avhengig av hvilken jekkmodell som er valgt. Når den er installert, presenterer forsiden av hver kontakt det passende portgrensesnittet for brukeren.

Fordeler med modulære patchpaneler

• Full fleksibilitet for å blande koblingstyper innenfor et enkelt panel
• Enkle reparasjoner på portnivå: Bytt ut en enkelt skadet keystone-jack uten å bytte ut hele panelet
• Skalerbarhet – start med et delvis fylt panel og legg til porter etter hvert som behovene vokser
• Støtter fremtidige oppgraderinger ved å bytte keystone-moduler til høyere rangerte kategorier
• Ideell for datasentre, AV-installasjoner og multimediemiljøer

Begrensninger for modulære patchpaneler

Modulære paneler har en høyere kostnad per port. En kvalitets 24-ports modulær keystone panelramme alene kan koste $20–$50, og hver individuelle Cat6A keystone-jack kan legge til ytterligere $5–$15 per port. For et fullt befolket 48-ports Cat6A modulært panel kan de totale komponentkostnadene nå $300–$600 eller mer , sammenlignet med under $100 for et tilsvarende kablet panel. Arbeidstiden er også lengre, siden hver jekk må avsluttes individuelt og klikkes på plass.

Ytelseskonsistens avhenger også av kvaliteten på de individuelle keystone-knektene som er valgt. Blanding av lavkvalitets tredjepartskontakter i en merkevarepanelramme kan produsere inkonsekvente målinger av krysstale og innsettingstap, potensielt mislykkede kanalsertifiseringstester. Bruk alltid jekker og rammer fra samme produsents testede og sertifiserte system når det er mulig.

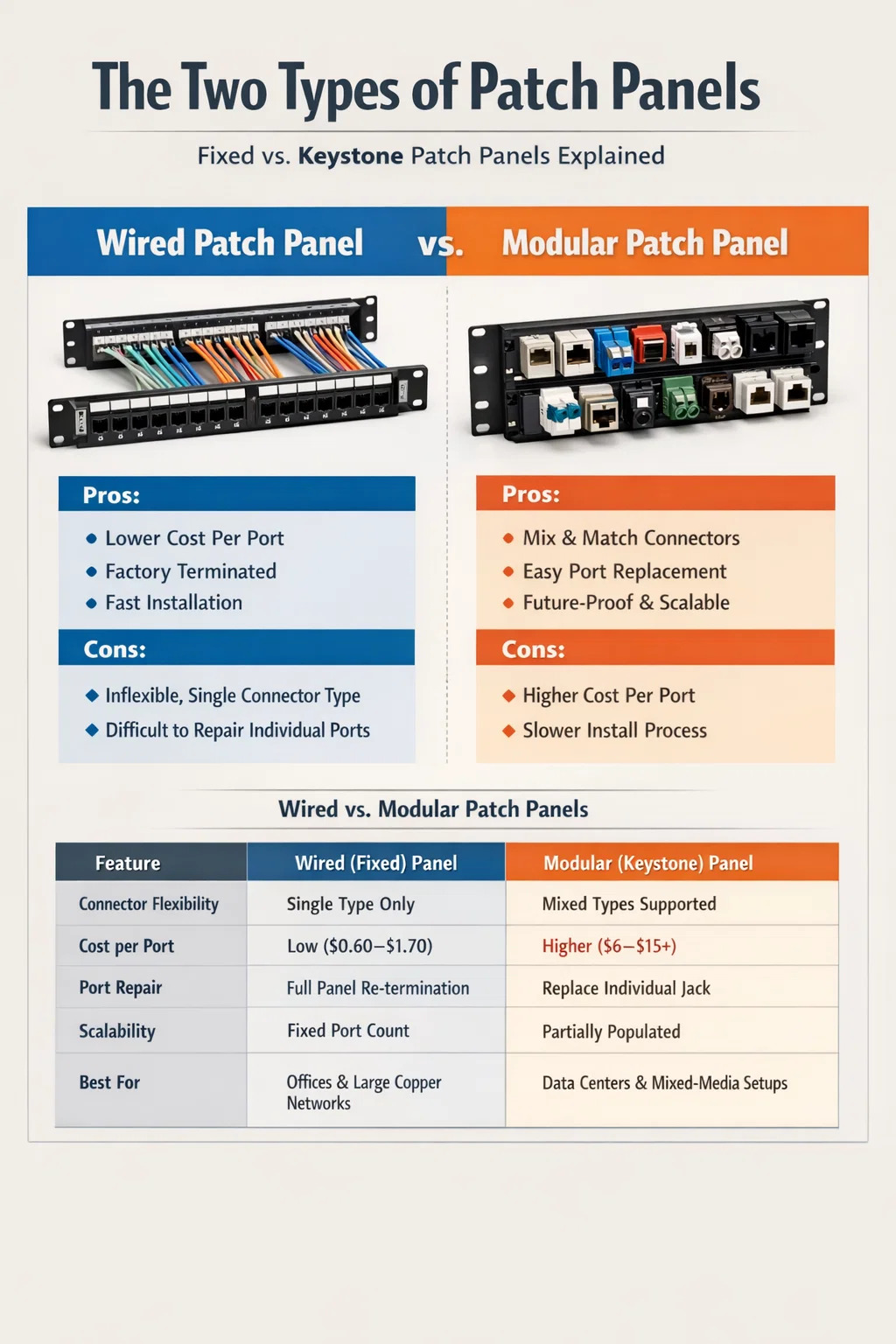

Side-ved-side-sammenligning: kablede vs. modulære patchpaneler

Tabellen nedenfor oppsummerer de viktigste forskjellene for å hjelpe deg med å bestemme hvilken type nettverkspatchpanel som passer dine prosjektkrav.

Hvordan velge riktig Network Patch Panel for ditt prosjekt

Å velge mellom et kablet og modulært nettverkspatchpanel kommer ned til fire praktiske faktorer: budsjett, medievariasjon, forventet vekst og vedlikeholdsforventninger. Det finnes ikke noe universelt overlegent alternativ – begge typer implementeres med suksess i profesjonelle installasjoner hver dag.

Budsjettdrevne prosjekter

Dersom prosjektet innebærer avslutning 100 eller flere kobberløp av samme kategori og cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Blandede medier og datasentermiljøer

Datasentre kombinerer rutinemessig kobber-Ethernet, fiberoppkoblinger og noen ganger koaksiale eller lydforbindelser i samme rack. Et modulært nettverkspatchpanel håndterer alle disse i en enkelt 1U-ramme, og holder racket organisert og reduserer antallet paneler som trengs. Mange bedriftsdatasentre standardiserer på modulære paneler spesielt fordi de kan oppgradere individuelle fiberporter fra 1G LC til 10G LC eller 25G LC ganske enkelt ved å bytte keystone-moduler, uten å kjøre kabler på nytt eller erstatte hele paneler.

Vedlikehold og langsiktig service

I miljøer med høy portomgang – samarbeidsplasser, hotellforretningssentre, arrangementslokaler – tar individuelle keystone-kontakter fysisk misbruk fra gjentatte plug-in- og plug-out-sykluser. Et modulært panel lar en tekniker erstatte en slitt jekk på under to minutter, til en kostnad på $5–$10, uten å forstyrre andre tilkoblinger. Den samme reparasjonen på et kablet panel krever stansing av en blokk eller utskifting av hele panelenheten, noe som kan bety 30–60 minutter nedetid per hendelse.

Fremtidssikring og teknologioppgraderinger

Nettverksstandarder utvikler seg. Cat6A er nå det anbefalte minimum for nye kommersielle installasjoner i henhold til TIA-568.2-D, og ​​10GBase-T er stadig mer vanlig selv i SMB-miljøer. Hvis du distribuerer et kablet Cat6-panel i dag og trenger Cat6A-ytelse om tre år, erstatter du hele panelet. Med et modulært panel bytter du keystone-kontaktene mens du beholder rammen. Denne forskjellen betyr mindre i et 24-ports skap, men blir betydelig over en 10-rack datasenter med 480 porter .

Utover de to hovedtypene: vinklede, skjermede og tomme patchpaneler

Mens kablet og modulært er de to grunnleggende kategoriene, kommer begge typene i spesialiserte varianter som dekker spesifikke installasjonskrav.

Vinklede patchpaneler

Vinklede patchpaneler vipper frontportene i 45 grader, og fører patchkabler til siden i stedet for rett ut mot fronten av stativet. Dette reduserer bøyeradiusbelastningen på patchkabler dramatisk og holder stativer med høy tetthet betydelig renere. Vinklede paneler er tilgjengelige i både kablede og modulære formater og brukes ofte i top-of-rack-svitsjearrangementer der kabelhåndtering er kritisk. Noen design vinkler kun den nederste raden med porter, og skaper en hybrid flat/vinklet layout for maksimal tetthet.

Skjermede (STP) patchpaneler

I miljøer med betydelig elektromagnetisk interferens – produksjonsgulv, kringkastingsanlegg, medisinske bilderom – krever skjermet tvunnet par (STP) kabling et skjermet patchpanel for å opprettholde kontinuiteten til kabelskjermingen gjennom hele koblingen. Et skjermet nettverkspatchpanel inkluderer metalliske porthus og en jordingsstang som festes til rackets jordingsbane. Ved å bruke et uskjermet panel med STP-kabel brytes skjermingen ved panelet, noe som bryter formålet fullstendig. Skjermede paneler er tilgjengelige i både kablede og modulære typer, selv om de har en kostnadspremie på omtrent 30–50 % over tilsvarende uskjermede modeller .

Blanke patchpaneler

Blanke patchpaneler har ingen porter i det hele tatt. De brukes utelukkende til rackhåndtering – fyller tomme 1U-rom for å forbedre luftstrømmen, blokkere støv eller gi en merket overflate for dokumentasjon. Selv om det ikke er en funksjonell datadistribusjonskomponent, er tomme paneler en profesjonell prikken over i'en i ethvert velorganisert rack og nevnes her fordi de ofte er gruppert sammen med funksjonelle patchpaneler i leverandørkataloger og kan skape forvirring for førstegangskjøpere.

Hensyn til porttetthet, stativenheter og kabelhåndtering

Begge typer lappepaneler må evalueres ikke bare etter koblingstype, men etter hvordan de passer inn i den generelle racklayouten. Et standard 19-tommers EIA-stativ gir 42U brukbar plass . Dårlig panelvalg kan sløse med stativenheter, skape kabelhåndteringsmareritt og gjøre feilsøking smertefullt.

Et 48-porters 1U kablet patchpanel pakker portene tett og gir lite horisontal plass til kabelhåndteringsklips. Mange installatører parer hvert 48-ports panel med en 1U horisontal kabelmanager rett under den, og ofrer 2U per panel, men forbedrer den langsiktige vedlikeholdsevnen dramatisk. Et 24-ports panel i 1U gir mer horisontalt pusterom mellom portene, noe som gjør det lettere å merke og spore individuelle kabler uten å forstyrre tilstøtende tilkoblinger.

For modulære paneler må den ekstra dybden som kreves av noen keystone-jekk-design verifiseres mot bakre klaring på stativet. Noen Cat6A keystones strekker seg 2–3 tommer bak paneloverflaten, og i veggmonterte kabinetter med lav dybde med bare 12–14 tommer dybde, kan dette gjøre installasjon fysisk umulig uten nøye forhåndsplanlegging.

Merking og dokumentasjonspraksis

Uavhengig av paneltype er riktig merking like viktig som selve maskinvaren. Bransjens beste praksis krever at hver port skal merkes med en unik identifikator som tilordnes en kabelplan som dokumenterer opprinnelsespunkt, destinasjon, kabelkategori, installasjonsdato og testresultatreferanse. De fleste kvalitetspatchpaneler inkluderer en etikettstrimmelkanal under eller over portene. Bruk av Brady, HellermannTyton eller lignende merkesystemer med krympe- eller selvlaminerende etiketter holder identifikatorer lesbare for 10 år selv i støvete eller fuktige omgivelser.

Beste praksis for installasjon for begge paneltyper

Uansett hvilken type nettverkspatchpanel du velger, sikrer et sett med konsistente installasjonspraksis kanalytelsen oppfyller eller overgår klassifiserte spesifikasjoner.

• Oppretthold parvridning innenfor 13 mm fra termineringspunktet for å minimere krysstale, spesielt på Cat6A-installasjoner.
• La det være minst 12 tommer med serviceløkke bak panelet for å tillate reterminering uten å trekke i ny kabel.
• Overskrid aldri kabelens minste bøyeradius – typisk 4x kabeldiameteren for uskjermet og 8x for skjermet.
• Bruk et kalibrert punch-down verktøysett til riktig slagnivå for blokktypen (110 vs. Krone).
• Test hver kanal med en sertifisert felttester (Fluke DSX, IDEAL SignalTEK eller tilsvarende) i henhold til TIA-568 eller ISO/IEC 11801-standardene før du melder deg på installasjonen.
• Lagre testrapporter elektronisk og koble dem til kabelplanen for hver port i systemet.
• Når du bruker modulære paneler, kontroller at keystone-jacken og panelrammen er fra samme testede system for å beskytte enhver produsentgaranti eller sertifisering.

Ved å følge disse trinnene forvandles et patchpanel fra et enkelt maskinvarekjøp til en riktig dokumentert, sertifiserbar infrastrukturkomponent som støtter nettverket pålitelig for 15–25 år – den typiske livssyklusen til et strukturert kablingssystem installert i henhold til gjeldende standarder.

Vanlige feil når du velger et patchpanel

Selv erfarne installatører gjør av og til valgfeil som forårsaker problemer måneder eller år etter den første distribusjonen. Følgende er de vanligste og mest unngåelige.

Ikke samsvarende panelkategori med kabelkategori

Installering av Cat6A-kabel og terminering på et Cat6-klassifisert panel begrenser kanalen til Cat6-ytelse. Den svakeste komponenten i kanalen bestemmer ytelsen til hele lenken. Hvis du kjører Cat6A for å støtte 10GBase-T eller 25GBase-T, må hver komponent – ​​kabel, patchpanel, keystone-kontakt og patch-kabel – være Cat6A-klassifisert.

Ignorerer bakre kabelhåndtering

Baksiden av et tett befolket 48-ports panel kan inneholde 48 individuelle kabelføringer. Uten riktige bakre kabelstyringsføringer, J-kroker eller kabelspoler, blir disse løpene til en sammenfiltret masse som gjør fremtidige tilføyelser, flyttinger og endringer (MAC-er) unødvendig vanskelige og øker risikoen for utilsiktet kabelskade under ikke-relatert vedlikeholdsarbeid.

Kjøpe ikke-systemkomponenter for å spare penger

Bruk av en Panduit-panelramme med keystone-jack fra andre merkevarer, eller blanding av Cat6 patchpaneler med Cat6A-kabel fra en annen produsent, bryter den testede systemgarantien. Produsenter som Panduit, Leviton, Belden, CommScope og Legrand sertifiserer komponentene sine som systemer, og den sertifiseringen er kun gyldig når komponenter fra samme familie brukes sammen. Blande merker for å spare $2–$5 per port kan ugyldiggjøre en 25-års systemgaranti verdt betydelig mer enn besparelsene.

Undervurderer krav til portantall

En vanlig tommelfingerregel i kommersiell kablingsdesign er å planlegge for 20–30 % flere porter enn nødvendig . Organisasjoner vokser, arbeidsstasjoner formerer seg, og IoT-enheter sprer seg. Å gå tom for patchpanelporter tvinger enten en ny panelinstallasjon midt i racket eller en fullstendig re-design – begge deler er mer forstyrrende og dyrere enn å installere et større panel eller ekstra paneler fra begynnelsen.
