Hvordan ser et patchpanel ut?

Direkte svar: Hvellerdan et patchpanel ser ut

A nettverkspatchpanel ser ut som en solid, rektangulær metall- eller plastramme, vanligvis 19 tommer bred, med en rad med nummererte porter på forsiden og et ledningsorganiseringsområde på baksiden. Den fungerer som et statisk sentralbord hvor alle permanente nettverkskabler fra forskjellige rom avsluttes, og gir et pent og sentralisert punkt for nettverksadministrasjon.

Fysiske nøkkelkomponenter i et patchpanel

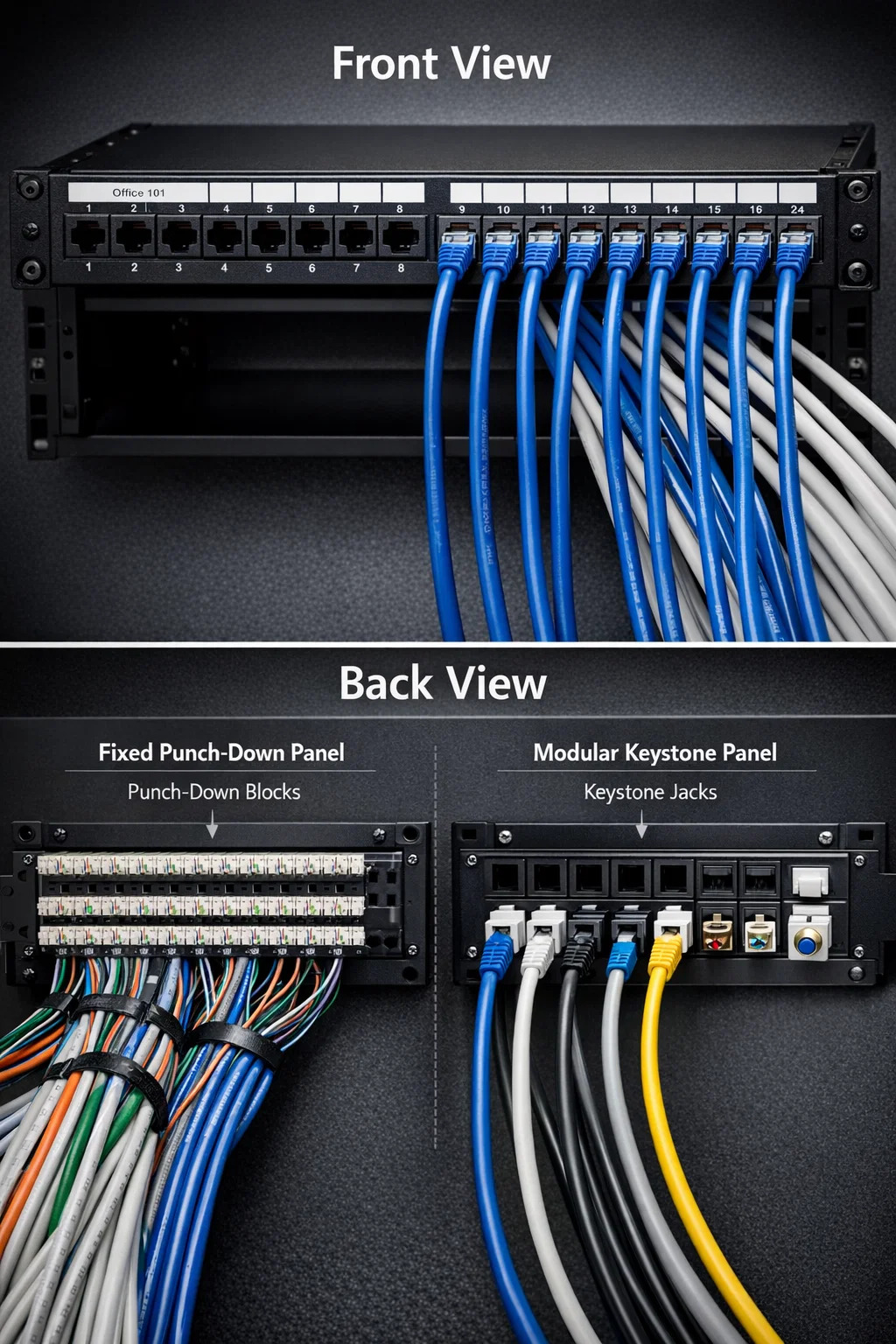

For å forstå den visuelle identiteten til en nettverkspatchpanel , er det nyttig å dele den ned i sine to forskjellige sider: den brukervendte fronten og infrastrukturen som vender bak.

Frontpanelet: Tilkobling og etiketter

Fronten er det du ser når du åpner et serverstativ eller et ledningsskap. Den består av:

• Nummererte porter: De fleste vanlige paneler har 12, 24 eller 48 porter designet for å akseptere standard RJ45-kontakter.
• Merkestrips: White space over eller under porter som brukes til å identifisere hvilket rom eller hvilken enhet hver port kobles til (f.eks. "Office 101").
• Monteringsører: Hull på ytterste venstre og høyre ende brukes til å skru panelet inn i et 19-tommers utstyrsstativ.

Bakpanelet: Kabelterminering

Ryggen er der de "tunge løftene" skjer. Avhengig av designet vil du se en av to ting:

• Punch-down blokker: Rader med plast-"tenner" hvor individuelle kobbertrådpar presses inn i metallspor.
• Keystone-åpninger: Tomme firkantede hull i et "modulært" panel der individuelle keystone knekt er knipset inn.

Sammenligning av ulike stiler av patchpaneler

Ikke alle paneler ser like ut. Den visuelle utformingen dikterer ofte hvor stor fleksibilitet installatøren har under oppsett.

Visualisere det installerte miljøet

I et praktisk scenario, for eksempel et medieskap i hjemmet eller et serverrom for bedrifter, en nettverkspatchpanel sitter aldri alene. Dens utseende er definert av kablene som er koblet til den.

Når den er ferdig installert, vil du se en foss av kabler som kommer inn på baksiden, som er pent bundet med glidelås eller borrelås. På forsiden, korte patchkabler (vanligvis 0,5 fot til 3 fot lange) bygge bro mellom panelet og en nettverkssvitsj. Dette skaper et rent, vertikalt "patching"-utseende som forhindrer det sammenfiltrede "spaghetti"-rotet som ofte finnes i amatøroppsett.

Standard dimensjoner: De fleste paneler opptar 1U (1,75 tommer) or 2U (3,5 tommer) vertikal plass i et stativ, noe som gjør dem utrolig slanke til tross for antall tilkoblinger de håndterer.
