Hva er forskjellen mellom et patchpanel og en Poe-bryter?

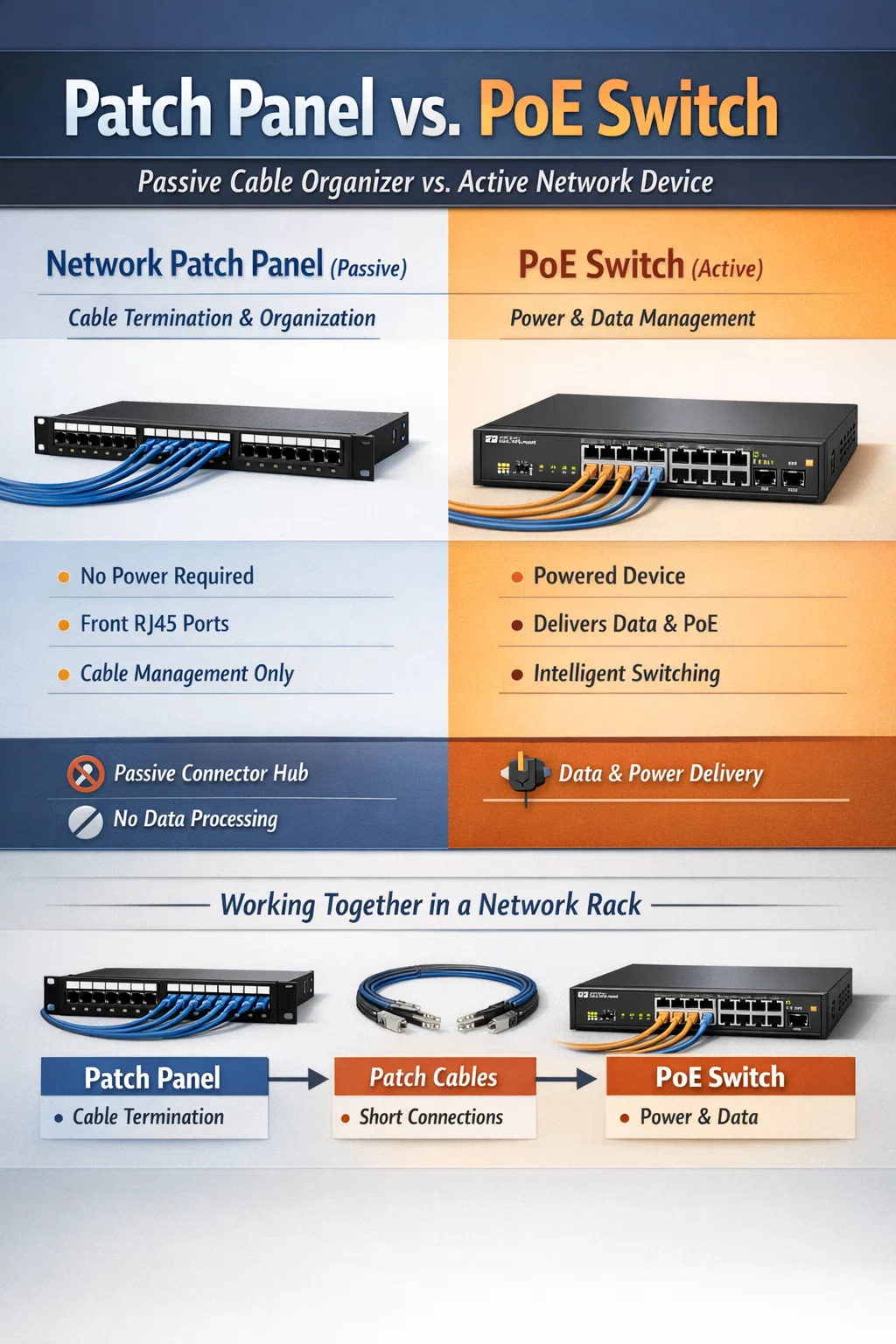

Direkte sammenligning: Patch Panel vs. PoE-bryter

Den primære forskjellen ligger i deres grunnleggende natur: a nettverkspatchpanel er en passiv maskinvarekomponent som brukes for kabelorganisering og terminering, mens en PoE-bryter er en aktiv elektronisk enhet som styrer datatrafikk og leverer elektrisk strøm over Ethernet-kabler. Et patchpanel krever ikke strøm og kan ikke behandle data; en PoE-svitsj krever en strømkilde og fungerer som "hjernen" i det lokale nettverket.

I en profesjonell installasjon er disse to ikke konkurrenter, men partnere. Patchpanelet gir et statisk landingspunkt for alle bygningsledninger, og PoE-bryteren gir tilkoblingen og strømmen som trengs for å gjøre disse ledningene funksjonelle for enheter som IP-kameraer, VoIP-telefoner og trådløse tilgangspunkter.

Å definere Network Patch Panel

A nettverkspatchpanel fungerer som sentralnervesystemet for fysisk kabling. Det er egentlig en bro mellom de lange kabelløpene som er gjemt på innsiden av vegger og nettverksutstyret som sitter i et stativ.

Strukturell integritet og organisasjon

Vanligvis har et patchpanel en frontvendt rad med RJ45-porter og en bakside hvor bulkkabler er "stanset ned" eller koblet til via keystone knekt . Fordi patchpanelet er passivt, tilbyr det ingen signalforsterkning eller databehandling. Dens eneste formål er å holde kablene organisert og merket, og forhindre kaoset av sammenfiltrede ledninger.

• Forhindrer slitasje på dyre bryterporter ved å tilby et offergrensesnitt for hyppig plugging og frakobling.
• Støtter ulike kabelkategorier inkludert Cat5e, Cat6 og Cat6a .
• Tillater enkel feilsøking ved å tydelig kartlegge hvilken port som fører til hvilket spesifikt rom i en bygning.

Forstå PoE-bryteren

En Power over Ethernet (PoE)-svitsj er et sofistikert nettverksutstyr. I motsetning til en standardsvitsj, har den innebygde kretser for å injisere likestrøm inn i de tvunnede parene av en Ethernet-kabel ved siden av datasignalet.

Aktiv data- og strømstyring

PoE-bryteren er en "aktiv" enhet. Den identifiserer om en tilkoblet enhet er "PoE-kompatibel" før den sender strøm, og sikrer at ikke-PoE-enheter som en standard bærbar datamaskin ikke blir skadet av elektrisk strøm. Den klarer datalinklag av nettverket, for å sikre at pakkene når de riktige MAC-adressene.

• Eliminerer behovet for lokale strømuttak på enhetens plassering (f.eks. et kamera i taket).
• Støtter forskjellige strømstandarder som 802.3af (opptil 15.4W) og 802.3at (PoE, opptil 30W).
• Administrerte versjoner lar administratorer fjernstarte enheter ved å slå på strømmen på bestemte porter.

Kjerne tekniske forskjeller

For bedre å visualisere hvorfor disse to komponentene er forskjellige, se de tekniske spesifikasjonene nedenfor som fremhever deres kontrasterende roller i et nettverksrack.

Den samarbeidende installasjonsprosessen

I et virkelighetsscenario vil du bruke begge for å bygge et pålitelig nettverk. Prosessen følger vanligvis denne arbeidsflyten:

1. Bulk Ethernet-kabler trekkes fra forskjellige rom til et sentralt serverrack.
2. Disse kablene er terminert på baksiden av en nettverkspatchpanel bruker keystone knekt .
3. Korte patchkabler brukes til å koble de fremre portene på patchpanelet til portene på PoE-bryter .
4. PoE-svitsjen er koblet til hovedruteren for å gi internettilgang til alle nedstrømsenheter.

Ved å skille den permanente ledningen (patchpanelet) fra det aktive nettverket (svitsjen), skaper du et system som er enkelt å oppgradere. Hvis du trenger mer hastighet, bytter du ganske enkelt bryteren uten å berøre de komplekse ledningene inne i veggene.

Endelige vurderinger for utvelgelse

Hvis du lurer på hvilken du trenger, er svaret vanligvis "begge" for alt utover et lite hjemmeoppsett. En PoE-svitsj gir kraften og logikken, men uten en nettverkspatchpanel , vil installasjonen din mangle den fysiske stabiliteten og organiseringen som kreves for langsiktig vedlikehold og pålitelighet.
